Abstrakt
A Trapetsformad skruvmutterser enkelt ut – tills din maskin börjar tjattra, glida ur position eller slitas ut mycket tidigare än väntat. Om du någonsin har hanterat bakslag som förstör repeterbarhet, tjut/ljud under belastning, klibbiga rörelser, frekvent eftersmörjning eller gängskador från damm och skräp, grundorsaken är ofta valet av mutter (material, passform, geometri och hur det är installerat), inte bara skruven.
Den här guiden bryter ner de verkliga beslutspunkterna – belastning, hastighet, noggrannhet, miljö, monteringsstil och underhållsförväntningar – så att du kan välja en mutter som fungerar som din applikation behöver. Du hittar också en praktisk jämförelsetabell, installationstips som förhindrar för tidigt fel, och en kort FAQ som hjälper dig att skriva en ren, köpklar specifikation.
Skissera
- Vanliga fellägen och de smärtpunkter de skapar
- Hur en trapetsmutter beter sig jämfört med andra rörelsealternativ
- En urvalschecklista som du kan använda innan du gör en beställning
- Material och designalternativ (inklusive anti-backlash och oljefria val)
- Mutterformfaktorer och monteringsbegränsningar
- Installations- och underhållsvanor som förlänger livslängden
- När anpassade muttrar är mer meningsfulla än "tillräckligt nära" standarddelar
- FAQ och en snabb specifikationsmall
Innehållsförteckning
- Där trapetsmuttrar vanligtvis misslyckas i riktiga maskiner
- Vad en trapetsformad skruvmutter faktiskt gör i ett rörelsesystem
- En praktisk urvalschecklista
- Material och designalternativ jämförs
- Mutterformer och monteringssätt
- Glapp, noggrannhet och repeterbarhet
- Monteringstips som förhindrar tidigt slitage
- Underhålls- och livsförlängningsvanor
- När standardmuttrar inte fungerar och anpassning lönar sig
- FAQ
Där trapetsmuttrar vanligtvis misslyckas i riktiga maskiner
De flesta köpare börjar inte handla för enTrapetsformad skruvmutterför att de är uttråkade. De börjar för att något gör ont: skrothastigheten ökar, underhållstiden exploderar eller rörelsen "känns fel". Här är de vanligaste smärtpunkterna och vad som ligger bakom dem.
- Backlash som förstör positionering:Spelet mellan mutter och skruv är för stort för dina precisionsbehov, eller så saknar designen förspänning. Detta visar sig som tvekan när man byter riktning, inkonsekvent målsökning eller drift i upprepade cykler.
- Buller, vibrationer och "prat":Orsakas ofta av felinriktning, sidobelastning, dålig monteringsstyvhet eller en materialparning som förstärker friktionen. Ibland skylls det på skruven, men mutterpassningen och installationen är ofta den verkliga boven.
- Snabbt slitage eller gängskador:Slipande damm, otillräcklig smörjning, fel material för lasten eller en arbetscykel som genererar värme. Om din mutter bärs som ett suddgummi, kan den göra jobbet som ett lager eller guide (och det borde den inte).
- Klibbar eller ojämn rörelse:Kontaminering, skador (problem med metall-på-metall), deformation under belastning eller termisk expansion. Det som känns som "dålig bearbetning" kan helt enkelt vara en obalans mellan muttermaterial och driftsmiljö.
- För mycket underhåll:Om din applikation inte tål frekvent eftersmörjning, vill du ha oljefria/självsmörjande konstruktioner eller konstruerade polymerer som minskar friktionen och drar till sig mindre skräp.
Nyckeln: att välja en mutter handlar mindre om att "hitta en mutter som passar gängan" och mer om att matcha prestandabeteendet till ditt systems realiteter – lastväg, styrningar, montering, värme och förorening.
Vad en trapetsformad skruvmutter faktiskt gör i ett rörelsesystem
A Trapetsformad skruvmutterär arbetsgränssnittet som omvandlar skruvens rotation till linjär rörelse (eller vice versa). I praktiken blir det också ett friktionsgränssnitt, en slitagekomponent och - om din design inte stöds ordentligt - ett "offer" för sidobelastningar.
Trapetsformade gängsystem används ofta eftersom de är robusta, kostnadseffektiva och tål många industriella förhållanden. Jämfört med återcirkulerande kulskruvar erbjuder trapetsformade system vanligtvis högre friktion (vilket kan vara användbart för självlåsande beteende vid vissa vertikala belastningar) men lägre mekanisk effektivitet vid höga hastigheter. Det är inte "bra" eller "dåligt" - det är en designavvägning.
Om din maskin behöver måttlig hastighet, stabil lastkapacitet och enkel service, är en trapetsformad mutterlösning ofta en utmärkt tekniskt val – speciellt när du väljer rätt material, inkludera en backlash-strategi när det behövs och installera det korrekt.
En praktisk urvalschecklista
Innan du begär en offert eller gör en beställning, använd denna checklista. Det förhindrar den vanligaste (och dyra) missmatchningen: att köpa en mutter som "passar" men presterar dåligt.
- Belastningstyp:endast axiell, eller applicerar ditt system av misstag sidobelastning? (Sidolast ska hanteras av styrningar/lager.)
- Arbetscykel och hastighet:tillfällig justering, kontinuerlig cykling eller höghastighetsresor som bygger upp värme?
- Noggrannhetsbehov:är standardavstånd acceptabelt, eller behöver du en anti-backlash-lösning för konsekvent reverseringsbeteende?
- Miljö:damm, spån, fukt, spolning, renrumsliknande hygienkrav, kemikalier eller temperatursvängningar?
- Smörjpolicy:kan du smörja regelbundet, eller behöver du ett litet underhålls-/oljefritt tillvägagångssätt?
- Monteringsbegränsningar:flänsfäste, blockfäste, kompakt kuvert eller en bred kropp för att motstå rotation?
- Ljud och känsla:vill du ha en "tyst och jämn" rörelseupplevelse (ofta ett polymer- eller optimerat kompositval)?
- Servicestrategi:vill du att muttern ska vara den utbytbara slitdelen (vanlig) eller en konstruktion med längre livslängd med förstklassiga material?
Om du kan svara tydligt på dessa frågor kan din leverantör rekommendera rätt gängpassning, muttergeometri och materialparning med mycket färre iterationer.
Material och designalternativ jämförs
Olika muttermaterial beter sig olika under friktion, värme och föroreningar. Det bästa valet beror på dina verkliga driftsförhållanden, inte bara "starkare är bättre." Använd tabellen nedan som en snabb beslutskarta.
| Alternativ | Styrkor | Bäst för | Se upp |
|---|---|---|---|
| Mässing / Brons | Stabil prestanda, bra slitagebeteende, allmänt använd, förutsägbar bearbetning | Allmän industriell rörelse, måttlig belastning, beprövade fall av långvarig användning | Behöver smörjning i de flesta applikationer; skräp kan påskynda slitaget |
| Stål (kol / rostfritt) | Hög hållfasthet, starkt gängingrepp, korrosionsalternativ med rostfritt | Högre belastningar, tuffa mekaniska miljöer, speciella strukturella behov | Metall-mot-metall-friktion kan vara bullrig; kräver noggrann smörjning och uppriktning |
| Nylon (t.ex. PA-material) | Lågt ljud, lättare vikt, mjukare känsla, bra för många måttligt belastade uppgifter | Automationsmoduler, tystare rörelsekrav, kostnadskänsliga projekt | Temperatur och luftfuktighet kan påverka dimensioner; inte idealisk för hög värme |
| POM (acetal) | Låg friktion, bra dimensionsstabilitet, ren drift | Lätt till medelstora system, applikationer som kräver mjuk rörelse med mindre smörjning | Belastningsgränser beror på design; undvika överdriven värmeuppbyggnad |
| PEEK (högpresterande polymer) | Utmärkt prestanda under krävande förhållanden, stark, stabil potential med lång livslängd | Högre prestanda automation, specialiserade miljöer, långa serviceintervall | Högre materialkostnad; systemdesign bör motivera uppgraderingen |

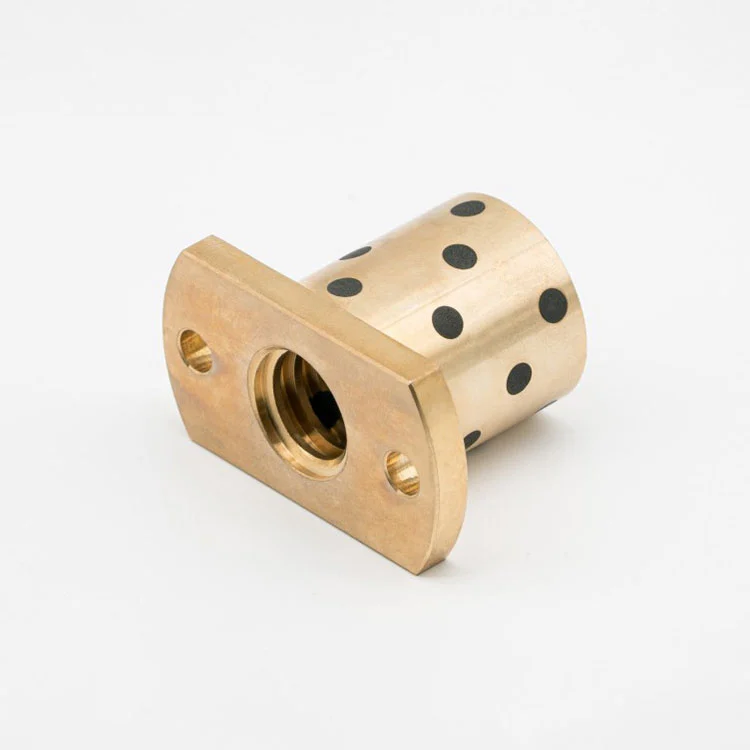

| Oljefri / självsmörjande komposit | Minskat underhåll, förbättrat beteende där smörjning är opraktisk | Dammiga/smutsiga zoner, platser där fett drar till sig föroreningar, utrustning med begränsad åtkomst | Behöver fortfarande korrekt justering; "oljefri" betyder inte "ignorera inspektion" |
| Anti-backlash design | Förbättrar repeterbarheten för reversering, minskar spelet utan för tight passform | Halvledar-, medicinsk-, mät- och precisionspositioneringsutrustning | Förspänning kan öka friktionen något; välj baserat på hastighet och drivmoment |
Praktiskt tips: när din miljö är smutsig kan "mer fett" ibland göra saken värre genom att fånga in slipande partiklar. I dessa fall kan självsmörjande konstruktioner eller polymerbaserade alternativ vara en smartare väg till längre livslängd och mer konsekvent rörelse.
Mutterformer och monteringssätt
Även med det perfekta materialet kan fel geometri orsaka huvudvärk under installationen eller leda till rotation, löshet eller dålig styvhet. Vanliga mutterformfaktorer finns av en anledning - var och en löser ett monteringsproblem.
- Rak (cylindrisk) typ:enkel integrering när ditt hölje redan har stöd för inriktning och antirotationsfunktioner.
- Typ av fläns:enkel axiell positionering och bultning; till hjälp när du behöver snabbt byte och konsekvent montering.
- Blocktyp:stabil montering, enklare antirotationskontroll och vänlig för anpassade maskinramar.
- Bred typ:extra kontaktyta och styvhet för vissa höljen; kan hjälpa till att minska oönskad vridning.
- Kompakt ekonomisk typ:utrymmesbesparande byggnader där kuvertärenden och belastningar är måttliga.
Om din mutter är fri att rotera kommer din axel inte att förskjutas korrekt. Se alltid till att monteringsdesignen förhindrar att muttern roterar samtidigt som skruven hålls inriktad med dina linjära guider.
Glapp, noggrannhet och repeterbarhet
Backlash är den "förlorade rörelsen" du känner när du vänder riktning - din drivkraft vänder, men scenen rör sig inte omedelbart. I många system är backlash acceptabelt. I andra – plocka-och-plats, mätteknik, doseringsutrustning, mikropositionering – är det en deal-breaker.
Här är praktiska sätt att hantera bakslag utan att skapa nya problem:

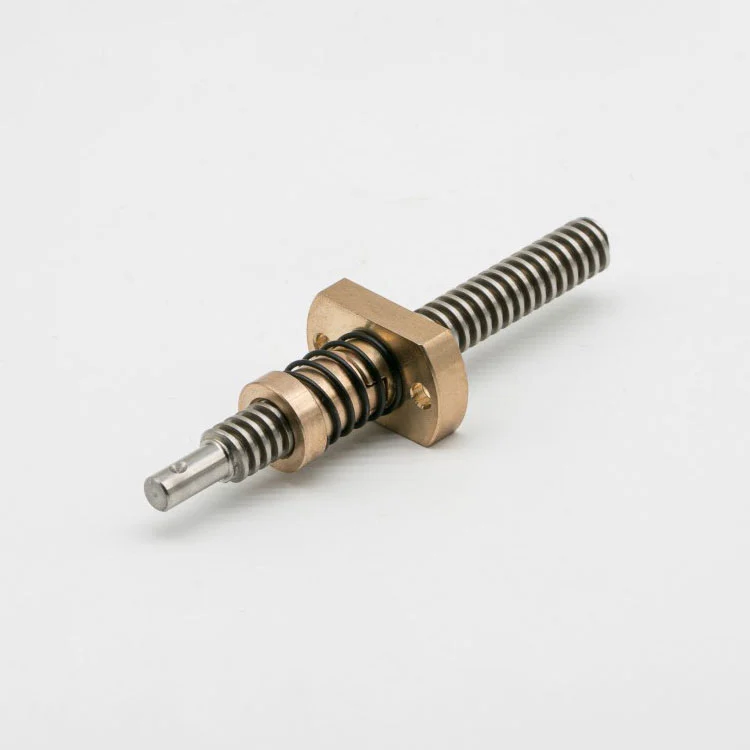

- Använd en anti-backlash mutter design:ett delat/förladdat arrangemang kan minska spelet samtidigt som det håller rörelsen jämn. Detta är ofta det renaste alternativet för precisionssystem.
- Matcha muttern med skruven:gängprofil, stigning/ledning och passformsklass måste vara konsekventa. "Nästan kompatibel" blir bullriga och slits snabbt.
- Styr uppriktning och sidobelastning:motreaktion får skulden för problem som faktiskt orsakas av bindning från feljustering.
- Verifiera vridmomentmarginalen:Att minska glapp ökar vanligtvis friktionen något. Kontrollera att din motor/drivenhet kan hantera det utan att överhettas.
Om ditt mål är repeterbarhet är systemet bara så bra som sin svagaste länk: mutterpassning, skruvens rakhet, styrskenas kvalitet, lagerstöd och monteringsuppriktning samverkar. Behandla muttern som en systemkomponent, inte en fristående vara.
Monteringstips som förhindrar tidigt slitage
Många förtida misslyckanden "installeras i existens." En hög kvalitetTrapetsformad skruvmutterkan slitas ut snabbt om det är påtvingat för att bekämpa snedställning eller sidobelastningar. Dessa vanor är tråkiga - men de sparar dig månader.
- Låt guider hantera sidobelastningar:använd linjära skenor/bussningar så skruv-mutterparet ser huvudsakligen axiell belastning.
- Håll skruvstödet styvt:Rätt ändlager minskar piskan och vibrationerna, speciellt vid längre slag.
- Rikta in innan du drar åt:montera lätt, gå igenom hela slaget för hand/låg hastighet, dra sedan åt fästena gradvis.
- Skydda från skräp:bälgar, lock och torkare minskar nötande slitage dramatiskt i dammiga eller spånproducerande miljöer.
- Dra inte åt antirotationsfunktionerna för hårt:klämmer man fast ett mutterhus ojämnt kan det förvränga det och skapa bindning.
Om du känner dig trånga punkter under resan, stanna och diagnostisera justeringen – "låt inte gå igenom". Genomströmning är hur trådar skadas, motorer överhettas, och muttrar blir offerdelen för ett problem någon annanstans i axeln.
Underhålls- och livsförlängningsvanor
Trapetsformade system kan vara långvariga när du behandlar friktion som en hanterad variabel snarare än en eftertanke.
- Ställ in en realistisk smörjrutin:välj smörjmedelstyp baserat på temperatur och kontaminering, och håll intervallerna konsekventa.
- Rengör före eftersmörjning:att lägga till fett på grus skapar en slippasta.
- Inspektera för tidiga symtom:stigande vridmoment, ökat ljud eller synlig dammansamling är tidiga varningar.
- Antal spårcykler:om muttern är en designad slitagekomponent undviker ett planerat byte överraskningar under driftstopp.
- Använd oljefria/självsmörjande alternativ där så är lämpligt:särskilt när tillgången är begränsad eller renlighet är viktig.
En enkel underhållslogg – datum, miljöanteckningar, vridmoment/brusobservationer – berättar ofta mer än en defekt del någonsin kommer att göra.
När standardmuttrar inte fungerar och anpassning lönar sig
Standardkatalogdelar är fantastiska – tills ditt monteringsutrymme är udda, din miljö är strikt eller dina krav på noggrannhet är oförlåtliga. Anpassning är vanligtvis motiverad när något av dessa är sant:
- Du behöver en specifik mutterform för att passa ett befintligt hus (block, fläns, bred kropp, kompakt kuvert).
- Du balanserar precision med jämnhet och vill ha en skräddarsydd strategi mot bakslag.
- Du har miljörestriktioner (hygien, låg kontamineringstolerans, begränsad tillgång till smörjning).
- Du vill ha en specifik polymerprestandaprofil (låg friktion, lågt ljud, stabilitet eller längre serviceintervall).
- Du behöver pålitligt gängingrepp med en målskruv och vill ha kontrollerad matchning snarare än gissningar.
Suzhou Maitu Screw Rod Manufacturing Co., Ltd.fokuserar på att matcha trapetsformade muttrar till verkliga applikationskrav – inklusive flera muttertyper, konstruerade polymeralternativ, oljefria lösningar och konfigurationer mot glapp – så att muttern fungerar med din skruv, ditt hus och din miljö istället för att slåss mot dem.
Om du förbereder en inköpsspecifikation, här är en enkel struktur som du kan skicka till en leverantör för att påskynda valet:
- Trådbeteckning:trapetsformat + bly/pitch + hand (höger/vänster) + eventuella speciella profilnoteringar
- Mutterstil:rak / fläns / block / bred / kompakt + nyckelmått + antirotationsmetod
- Material:mässing/brons/stål/polymer typ + miljöanmärkningar (damm, spolning, temperatur)
- Resultatmål:backlash förväntan, buller preferens, smörjpolicy, arbetscykel
FAQ
F:Kan jag byta ut en sliten mutter utan att byta skruv?
A:Ofta ja, men det beror på skruvslitage. Om skruvgängorna är synligt slitna eller om axelvridmomentet har ökat avsevärt,
en ny mutter kanske inte återställer prestandan. För kritisk positionering, utvärdera båda komponenterna tillsammans.
F:Är en oljefri mutter verkligen underhållsfri?
A:Oljefria konstruktioner minskar smörjkraven och hjälper till på platser där fett är opraktiskt, men de fortfarande kräver inspektion.
Inriktning, kontaminering och sidobelastning kan förkorta livslängden oavsett smörjstrategi.
F:Vilket material är bäst för tysta rörelser?
A:Många polymeralternativ (som nylon- eller acetalbaserade material) kan minska brus och ge en mjukare känsla.
För mer krävande förhållanden kan polymerer med högre prestanda erbjuda bättre stabilitet och längre livslängd.
F:Behöver jag alltid en anti-backlash mutter för noggrannhet?
A:Inte alltid. Om din applikation sällan ändrar riktning, eller om ditt kontrollsystem kompenserar för glapp, kan standardspelet vara bra.
Om reverseringsrepeterbarhet spelar roll, är anti-backlash-designer vanligtvis den mest direkta lösningen.
F:Varför slits min mutter snabbt trots att belastningen är "inom specifikationen"?
A:De vanligaste orsakerna är felinställning, sidobelastning (guider som inte gör sitt jobb), kontaminering och värmeuppbyggnad från arbetscykeln.
Att fixa axeldesignen eller installationen förlänger ofta livslängden mer än att byta till en "starkare" mutter.
F:Vilken information ska jag skicka för att snabbt få rätt rekommendation?
A:Inkludera gängstorlek/ledning, slaglängd, belastningsriktning och storlek, hastighet/driftcykel, miljö (damm/vatten/kemikalier),
monteringssätt och om spelreglering krävs. Foton på monteringsutrymmet hjälper också.
Slutsats
RättTrapetsformad skruvmutterär inte bara en gängad del – det är ett prestandabeslut som påverkar buller, noggrannhet, livslängd, och underhållsarbete. När du matchar material, muttergeometri, spelstrategi och installationspraxis till dina faktiska driftsförhållanden, trapetsformade system kan vara anmärkningsvärt pålitliga och kostnadseffektiva.
Om du vill ha hjälp med att välja ett standardalternativ eller skräddarsy en mutter till ditt hus, last och miljö, kontaktaSuzhou Maitu Screw Rod Manufacturing Co., Ltd.med dina grundläggande parametrar och applikationsanteckningar — sedankontakta ossatt förvandla dina axelproblem till en stabil, repeterbar rörelselösning.
