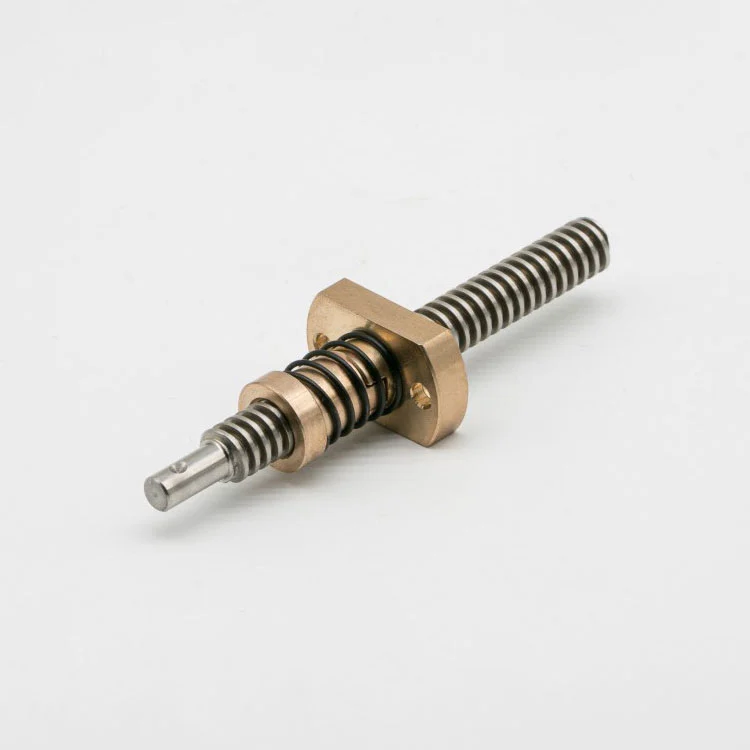

Anti-Backlash trapetsformad mutter för CNC-maskin

Maitu följer konceptet "anpassning för precisionsmatchning" och tillhandahåller omfattande anpassningslösningar för Anti-Backlash-trapetsmuttern för CNC-maskin, helt anpassad till de olika modellerna och arbetsförhållandena för CNC-utrustning. Enligt din CNC-maskins bärförmåga, bearbetningsnoggrannhet, arbetstemperaturintervall och installationsutrymme, kan vi anpassa nyckelparametrar inklusive trapetsgängaspecifikation (30-graders standard trapetsformad eller 29-graders ACME), mutterns totala storlek, flänsstruktur, förspänningsgrad och materialval. Produkten antar en kompakt integrerad struktur, som kan matchas direkt med den befintliga trapetsformade skruven i CNC-maskiner, vilket minskar kostnaderna för installationsändringar och förbättrar effektiviteten för uppgradering av utrustning.

Produktens tekniska specifikationer

Obs: * indikerar speciella specifikationer, som kan anpassas efter modell, belastningskrav och krav på positionsnoggrannhet för dina CNC-maskiner. Vi kan också justera förspänningsgraden (C1/C2/C3) efter dina faktiska applikationsbehov för att uppnå optimal precision och vridmomentbalans.

Produkthöjdpunkter & CNC-anpassningsfördelar

1. Integrerad trapetsformad anti-backlash-design: Antar en trapetsformad gängstruktur i ett stycke kombinerat med precisionsförspänningskalibrering, vilket eliminerar axiellt spel utan ytterligare fjädermekanismer, vilket säkerställer en stabil effekt för eliminering av glapp, enkel struktur och stark tillförlitlighet, och undviker fjäderutmattningsfel vid långvarig drift av CNC-maskiner.

2. Gängingrepp med hög styvhet: Den trapetsformade gängan bearbetas med precisionsgängrullningsteknik, och tandprofilens halvvinkel kontrolleras inom ±10′, med tandsidans rakhet upp till ±2μm, vilket ger tätt gängingrepp med trapetsskruven, förbättrar transmissionens styvhet och motstår skärreaktionskraften i CNC.

3. Precisionsbearbetade gängprofiler för jämn överföring: Utrustad med en specialiserad verkstad dedikerad till gängverktyg, använder Anti-Backlash-trapetsmuttern för CNC-maskin avancerade tekniker för modifiering av gängprofiler och en precisionsmutterlappningsprocess. Detta resulterar i en mutterytorjämnhet (finish) på ≤ Ra0,2 och en reducerad friktionskoefficient på 0,09–0,13, vilket säkerställer smidig transmission fri från stopp eller onormalt ljud, samtidigt som energiförbrukningen i CNC-motorer sänks effektivt.

4. Exceptionell miljöanpassningsförmåga: Produkten genomgår specialiserade ytbehandlingar för korrosionsbeständighet och slitstyrka, vilket effektivt skyddar den från de korrosiva effekterna av skärvätskor, metallspån och andra föroreningar som är vanliga i CNC-bearbetningsmiljöer. Dessutom upprätthåller den stabila prestanda över ett brett temperaturområde på -15°C till 250°C, vilket helt uppfyller kraven på långvarig, kontinuerlig drift i CNC-utrustning.

Prestandaindex och kvalitetsstandarder

1. Materialval och prestanda: Valfri höghållfast bronslegering (utmärkt belastningskapacitet och värmeavledning) och tekniska plastmaterial (självsmörjande, lätta) material, bland vilka sällsynta jordartsmetaller kan uppnå 3 gånger livslängden för vanliga tennbronsmuttrar, helt matchande belastningskraven för olika CNC-maskiner.

2. Precisionsindikatorer: Gängprecisionen når ISO 3-nivån, stigningsfelet är mindre än ±0,002 mm, spelet kan kontrolleras inom 0,008 mm, och förspänningsgraden kan anpassas efter behov (C1/C2/C3), vilket möter högprecisionspositioneringsbehoven för CNC-precisionsbearbetning såsom bearbetning av gjutformar och rymddelar.

3. Slitstyrka och hållbarhet: Efter ytförstärkningsbehandling når ythårdheten HRC 52-58, slitstyrkan är 60% högre än den för vanliga trapetsmuttrar, och livslängden kan nå mer än 6 år vid normal användning och regelbundet underhåll, anpassad till högfrekventa driftegenskaper hos CNC-maskiner.

4. Installationskompatibilitet: Produkten antar standardiserad flänsdesign, som är kompatibel med de flesta CNC-maskiners matningsmekanismer, och kan installeras direkt och bytas ut utan att ändra den ursprungliga utrustningens struktur, vilket förbättrar installationseffektiviteten och minskar utrustningens stilleståndstid.

Maitus kärnstyrka i CNC-muttertillverkning

1. Professionellt FoU-team: Utrustat med 10 seniora tekniska ingenjörer med mer än 10 års erfarenhet av CNC-transmissionskomponenter, med fokus på FoU och optimering av trapetsformad anti-backlash-teknik, behärskar kärnteknologier såsom modifiering av tandprofiler och precisionsförspänningskalibrering, och kontinuerligt förbättra produktens anpassningsförmåga till CNC-maskiner.

2. Strikt kvalitetskontrollsystem: Med 10 professionella produktionslinjer, avancerade gängvalsmaskiner, högprecisions CNC-svarvar och dedikerade verkstäder för precisionstestning, genomgår varje Anti-Backlash trapetsmutter för CNC-maskin strikt gängprecisionsdetektering, glapptest och slitagetest innan de lämnar fabriken, med en kvalificeringsgrad på 100 %.

3. Rik anpassningserfarenhet: Efter att ha producerat mer än 16 000 typer av precisionstransmissionskomponenter har vi samlat på oss rik anpassningserfarenhet för CNC-maskinspecifika muttrar, som kan anpassas enligt de specifika modellerna av CNC-svarvar, fräsmaskiner och graveringsmaskiner, såväl som gängtyper och precisionskrav.

4. Auktoritativ kvalifikationscertifiering: Godkänd ISO 9001 kvalitetsledningssystemcertifiering, med ett antal relaterade patent, betjänar mer än 5 000 inhemska och utländska kunder, inklusive många välkända CNC-maskintillverkare, och produkterna har blivit mycket erkända i branschen.

Anpassningsprocess & Full-Process Service

1. Kravkommunikation: Vårt professionella tekniska team tillhandahåller en-till-en-konsultation, förstår djupt din CNC-maskinmodell, krav på bearbetningsnoggrannhet, belastningsparametrar och installationsutrymme, och ger professionella tekniska förslag och produktlösningar.

2. Anpassningsdesign och provproduktion: Enligt den bekräftade efterfrågan slutför vi 2D/3D-ritningsdesign, väljer lämpliga material och förspänningsklass, utför provproduktion och utför precisionstestning för att säkerställa att provet uppfyller dina krav innan massproduktion.

3. Förpacknings- och transportgaranti: Anta fuktsäker, dammsäker och anti-kollisionsförpackningar och samarbeta med professionella logistikföretag för att säkerställa att produkterna inte skadas under transporten och att produktens prestanda inte påverkas.

4. Effektivt leveransåtagande: Standardmodeller lämpliga för vanliga CNC-maskiner finns i lager, med en leveranstid på 2-5 arbetsdagar; skräddarsydda produkter levereras inom 8-15 arbetsdagar, vilket effektivt förkortar ditt utrustningsunderhåll och uppgraderingscykel.

5. Supportservice efter försäljning: Tillhandahåll 24-månaders kvalitetsgarantiperiod, professionella tekniker tillhandahåller installationsvägledning på plats, felsökning och underhållstjänster för massbeställningar och löser i tid olika problem som uppstår vid produktanvändning, vilket säkerställer en stabil drift av din CNC-utrustning.

Användningsvägledning och dagliga underhållstips

1. Installationsförberedelse: Före installation, rengör mutterns gängyta och den matchande trapetsformade skruven med högrenhetsalkohol och luddfri trasa för att ta bort damm och oljefläckar, säkerställa tät gängingrepp och undvika precisionsminskning orsakad av föroreningar.

2. Regelbunden inspektion: Det rekommenderas att kontrollera gängingreppsstatus, glapp och slitagegrad var 4:e månad (justera enligt driftfrekvensen för CNC-maskiner). Om onormalt slitage eller ökat glapp upptäcks krävs underhåll eller byte i tid för att undvika att bearbetningsnoggrannheten påverkas.

3. Förvaringskrav: Förvara i en ren, torr och ventilerad miljö (temperatur 8-22℃, luftfuktighet ≤35%), undvik kontakt med frätande ämnen, skärvätska och metallspån och förhindra gängkorrosion och strukturella skador.

4. Försiktighetsåtgärder vid användning: Undvik överdriven belastning och stötar under driften av CNC-maskiner, och ta inte isär muttern efter behag, för att inte skada gängstrukturen och förspänningskalibreringseffekten, vilket säkerställer den långsiktiga stabila driften av Anti-Backlash-trapetsmuttern för CNC-maskin.

Tillämplig CNC-utrustning och scenarier

1. CNC-svarvar: Gäller för verktygsstödmatningsmekanismen och spindelpositioneringsmekanismen på CNC-svarvar, vilket eliminerar spel i dubbelriktad rörelse, säkerställer stabil och exakt verktygsmatning, minskar bearbetningsfel och förbättrar ytfinishen på svarvade delar.

2. CNC-fräsmaskiner: Används i arbetsbänkens matnings- och spindellyftmekanismer för vertikala och horisontella CNC-fräsmaskiner, vilket säkerställer högprecisionspositionering under komplex kurvinterpolation och mikromatning, anpassad till behoven av precisionsformtillverkning och bearbetning av flyg- och rymddelar.

3. CNC-gravyr- och fräsmaskiner: Lämplig för X/Y/Z-axelöverföringsmekanismerna för CNC-gravyr- och fräsmaskiner, med hög positionsrepeterbarhet och smidig transmission, vilket säkerställer precisionen och effektiviteten för fingravering och fräsning, och anpassning till bearbetningen av små och exakta delar.

4. Annan precisions-CNC-utrustning: Gäller CNC-borrmaskiner, CNC-slipmaskiner, EDM-maskiner och annan precisions-CNC-utrustning, vilket ger tillförlitligt stöd för anti-backlash transmission för linjära rörelsemekanismer, vilket säkerställer stabilitet och noggrannhet i bearbetningsoperationer.

FAQ & teknisk support

1. Vad är skillnaden mellan denna trapetsformade mutter och den fjäderbelastade glappmuttern för CNC-maskiner? Denna produkt antar en integrerad trapetsgänga + precisionsförspänningskalibreringsdesign, utan ytterligare fjädermekanismer, som har enklare struktur, starkare tillförlitlighet och längre livslängd, och är mer lämplig för CNC-maskiner som kräver långvarig kontinuerlig drift och hög styvhet transmission.

2. Kan produktens förspänningsgrad justeras enligt CNC-bearbetningsnoggrannhetskraven? Ja, vi kan tillhandahålla anpassning av förspänningsgrad (C1/C2/C3) enligt din CNC-bearbetningsnoggrannhet och belastningskrav, för att uppnå den optimala balansen mellan positioneringsprecision och transmissionsvridmoment och undvika överdriven vridmomentökning.

3. Vilken är fördelen med modifieringsteknik för tandprofiler som används av din produkt? Tekniken för modifiering av tandprofiler kan effektivt lösa problemen med trådstopp och onormalt ljud orsakat av felaktig tandprofilbearbetning, minska friktionskoefficienten, förbättra transmissionens smidighet och minska energiförbrukningen för CNC-motorer samtidigt som precision säkerställs.

4. Hur säkerställer man konsistensen av produktprecision i bulkorder? Vi förlitar oss på egenutvecklat ERP-system och strikt kvalitetskontrollprocess, och varje sats av Anti-Backlash Trapetsformad mutter för CNC-maskin genomgår enhetlig precisionstestning och förspänningskalibrering, vilket säkerställer att precisionen för varje mutter är konsekvent, och prestandan för den 1000:e muttern är densamma som den för den första.

5. Tillhandahåller ni underhållstjänster efter försäljning för bulkorder? Ja, vi tillhandahåller 24 månaders kvalitetsgaranti. För massbeställningar kommer vi att skicka professionella tekniker för att tillhandahålla installations-, felsöknings- och underhållsvägledning på plats och lösa dina användningsproblem i tid för att säkerställa en stabil drift av din CNC-utrustning.

6. Kan produkten matchas med den befintliga trapetsformade skruven i vår CNC-maskin? Ja, vi kan anpassa gängspecifikationen, innerdiametern och flänsstorleken på muttern enligt parametrarna för din befintliga trapetsformade skruv, vilket säkerställer direkt matchning och installation utan att ändra den ursprungliga utrustningens struktur.
