Artikelsammanfattning:Materialhanteringsutrustning kräver snabb linjär rörelse, pålitlig positionering, hög lastkapacitet och stabil drift under frekventa start-stopp-förhållanden. DeC7 stor blyskruv för materialhanteringfrånMaitukombinerar C7-precision, transmission med stor bly, höghållfast konstruktion och skräddarsydda konfigurationer för att stödja AGV, lagerstaplare, lyftplattformar, materialhanteringsrobotar och automatiserade logistiksystem.
Innehållsförteckning
- Varför behöver materialhantering en C7 stor blyskruv?
- Vilka är kärnfunktionerna?
- Vilka specifikationer ska köpare jämföra?
- Hur förbättrar det materialhanteringsprestanda?
- Var används den?
- Hur ska du välja rätt modell?
- Vilka underhållsmetoder förlänger livslängden?
- Vanliga frågor
Varför behöver materialhantering en C7 stor blyskruv?
Moderna materialhanteringssystem förväntas flytta allt tungare laster med bibehållen korta cykeltider och repeterbar positionering. Konventionella mekaniska transmissionskomponenter kan kämpa när utrustningen måste accelerera, bromsa, stoppa, backa och flytta om flera gånger under arbetsdagen.
En kulskruv omvandlar roterande motorinmatning till kontrollerad linjär rörelse genom recirkulerande rullande kulor mellan skruven och muttern. Denna rullande kontaktmekanism hjälper till att minska friktionen samtidigt som den ger effektiv och exakt transmission. För materialhanteringsutrustning tillför en stor ledningskonfiguration ytterligare en viktig fördel: skruven kan uppnå en längre linjär rörelse per varv.

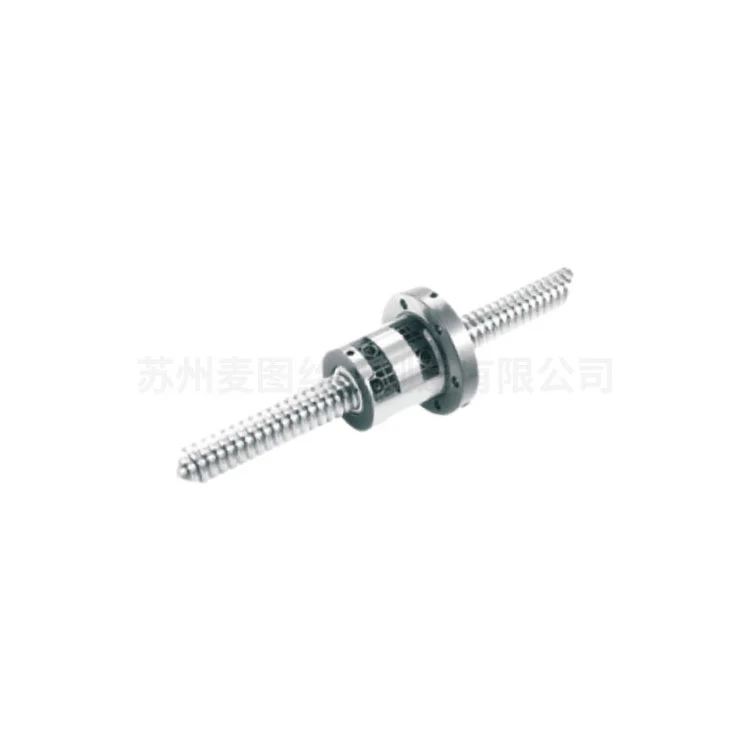

Maitus C7 Large Lead Ball Screw för materialhantering är utvecklad specifikt kring dessa krav. Dess C7-precisionskvalitet, stor blygeometri, höghållfast legerat stålkonstruktion och lastorienterade design gör den lämplig för krävande applikationer som involverar lyft, överföring, positionering och automatiserad rörelse.
Enligt tillverkarens publicerade specifikationer är utvalda konfigurationer designade för laster från cirka 500 kg till 5 000 kg, medan kundanpassade konstruktioner kan utvecklas enligt applikationskrav. Produkten är även positionerad för drift i verkstäder, lager, logistikcentra och andra industriella miljöer.
Vilka är kärnfunktionerna?
1. Tung lastbärande konstruktion
Materialhanteringssystem kan uppleva inte bara statiska belastningar utan även dynamiska krafter som skapas under acceleration, retardation, lyft och stopp. Kulskruven använder höghållfast legerat stål och precisionsbearbetning för att stödja krävande belastningsförhållanden.
- Designad för överföringar med tung last
- Hög motståndskraft mot stötar som genereras vid upprepade rörelser
- Lämplig för att lyfta och förflytta tunga material
- Finns i kundanpassade dimensioner för olika utrustningsstrukturer
2. C7 Precision för kontrollerad positionering
Positioneringsnoggrannhet spelar roll när ett materialhanteringssystem måste placera produkter på en definierad plats. Den publicerade produktinformationen specificerar ett positioneringsfel inom ±0,02 mm, vilket ger en användbar precisionsreferens för systemdesigners.
Detta gör konfigurationen lämplig för automatiserade hanteringsuppgifter där okontrollerade rörelser eller positioneringsavvikelser kan påverka nedströmsoperationer.
3. Stor ledning för snabbare linjär rörelse
Bly bestämmer hur långt muttern rör sig axiellt under ett varv av skruven. En större ledning kan ge större linjär rörelse per motorvarv, vilket är särskilt användbart när materialhanteringsutrustning behöver snabb rörelse över ett relativt långt slag.
Av denna anledning kan en kulskruv med stor bly hjälpa konstruktörer att balansera överföringshastighet, motoringång och utrustningscykeltid utan att bara öka motorns rotationshastighet.
4. Anpassningsförmåga till frekvent start-stopp-drift
AGV, lagerstaplare, lyftplattformar, överföringssystem och hanteringsrobotar fungerar ofta genom upprepade accelerations- och retardationscykler. Produktstrukturen är utformad för att motstå stötar och utmattning i samband med dessa driftsmönster.
5. Anpassningsbar mekanisk konfiguration
Materialhanteringsmaskiner delar sällan identiska dimensioner. Maitu tillhandahåller skräddarsydda alternativ för diameter, ledning, riktning, mutterkonfiguration, längd och andra mekaniska krav. Detta gör att ingenjörer kan välja en transmissionskomponent enligt den faktiska maskinarkitekturen snarare än att tvinga en standardkomponent till en olämplig design.
Vilka specifikationer ska köpare jämföra?
Innan du köper en kulskruv bör ingenjörer utvärdera diameter, ledning, precision, muttertyp, slaglängd, belastningskrav och installationsriktning tillsammans. En komponent med en lämplig diameter men en olämplig lednings- eller mutterkonfiguration kanske inte ger den förväntade systemets prestanda.
| Modell | Precision | Diameter | Leda | Riktning | Max. Längd | Typisk tillämpning |
|---|---|---|---|---|---|---|
| SCR01610 | C7 | 16 mm | 10 mm | Rätt | 3000 mm | AGV |
| SCR02020 | C7 | 20 mm | 20 mm | Vänster/Höger | 3000 mm | Lagerstaplare |
| SCR02525 | C7 | 25 mm | 25 mm | Rätt | 6000 mm | Materialhanteringsrobot |
| SCR03232 | C7 | 32 mm | 32 mm | Rätt | 6000 mm | Kraftig lyftplattform |
| Anpassad | C7 | 12–63 mm | 20–100 mm | Vänster/Höger | Anpassad | Specialiserad hanteringsutrustning |
Det publicerade sortimentet visar att samma produktkoncept kan täcka olika maskinstorlekar och hanteringskrav. För skräddarsydd utrustning bör last, hastighet, slaglängd, monteringsmått, arbetscykel och miljöförhållanden tillhandahållas innan den slutliga specifikationen.
Hur förbättrar det materialhanteringsprestanda?
Högre överföringseffektivitet
Tillverkaren uppger att produkten kan bibehålla en mekanisk verkningsgrad över 90 % under drift. Hög transmissionseffektivitet hjälper till att minska energiförlusterna mellan motorn och den linjära mekanismen, vilket kan vara värdefullt för utrustning som arbetar kontinuerligt eller utför frekventa rörelsecykler.
Snabbare hanteringscykler
Den stora blygeometrin tillåter mer linjär rörelse per varv. Detta kan bidra till att förkorta restiden för lyft, förflyttning, positionering och andra repetitiva hanteringsprocesser.
Exakt positionering
C7 precision stöder kontrollerad linjär rörelse. I automatiserade lager och produktionsmiljöer kan repeterbar positionering hjälpa utrustning att anpassas till transportörer, lagringsplatser, arbetsstationer och lastpunkter.
Stabil Heavy-Duty-drift
Höghållfasta material och slagtålig konstruktion är viktiga när skruven arbetar under tung belastning eller frekvent acceleration och retardation. Korrekt dimensionering är fortfarande viktigt eftersom den faktiska lastkapaciteten beror på det kompletta mekaniska systemet och driftsförhållandena.
Var används den?
C7 Large Lead Ball Screw för materialhantering är användbar för ett brett utbud av automatiserade och industriella hanteringssystem.
- Lagerstaplare:Stöder lyft- och positioneringsoperationer i lagringssystem.
- AGV:er:Kan integreras i linjära lyft- eller positioneringsmekanismer som används av automatiserade styrda fordon.
- Materialhanteringsrobotar:Ger linjär transmission för automatisk överföring och positionering.
- Kraftiga lyftplattformar:Lämplig för vertikal rörelse där lastkapacitet och positionering är viktiga.
- Överför vagnar:Stöder kontrollerad rörelse av råvaror, komponenter och färdiga produkter.
- Logistikutrustning:Kan integreras i sortering, lastning, lossning och automatiserade överföringssystem.
- Industriella verkstäder:Hjälper till att automatisera förflyttningen av material mellan olika produktionsområden.
För komplexa automatiserade system bör kulskruven utvärderas tillsammans med servomotor, koppling, linjär styrning, stödlager, smörjsystem och styrsystem. Transmissionskomponenten är bara en del av den övergripande rörelsearkitekturen.
Hur ska du välja rätt modell?
Att välja en kulskruv bör börja med de faktiska driftsförhållandena snarare än bara produktnamnet. En praktisk urvalsprocess inkluderar följande steg:
- Bestäm belastningen:Beräkna de statiska och dynamiska belastningar som skruven måste stödja.
- Definiera den nödvändiga resan:Fastställ effektiv slaglängd och maximal skruvlängd.
- Ställ in önskad hastighet:Bestäm den önskade linjära hastigheten och beräkna motsvarande skruvrotationshastighet.
- Välj lead:En större ledning ger i allmänhet större linjär rörelse per varv och kan stödja höghastighetskörning.
- Bekräfta precisionskrav:C7 kan vara lämplig för många allmänna automations- och materialhanteringstillämpningar, medan system med högre precision kan kräva en annan precisionsklass.
- Kontrollera installationsutrymmet:Bekräfta axeldiameter, mutterdimensioner, stödstruktur och tillgängligt monteringsutrymme.
- Tänk på miljön:Risker med damm, fukt, temperatur, kontaminering och korrosion bör övervägas innan konfigurationen slutförs.
För en skräddarsydd lösning rekommenderar Maitu att tillhandahålla utrustningens belastning, hanteringshastighet, installationsdimensioner och arbetsmiljö så att dess ingenjörsteam kan hjälpa till med modellmatchning och konfiguration.
Vilka underhållsmetoder förlänger livslängden?
Även en robust kulskruv kräver lämpligt underhåll. Korrekt smörjning och föroreningskontroll är särskilt viktigt eftersom skräp kan påverka de rullande elementen och löpbanans ytor.
- Smörj regelbundet:Den publicerade underhållsvägledningen rekommenderar slitstarkt fett med hög temperatur ungefär var 120:e drifttimme, med justeringar efter faktiska arbetsförhållanden.
- Håll skruven ren:Ta bort damm, spån och andra föroreningar från skruv- och mutterområdet.
- Inspektera skyddsstrukturen:Kontrollera dammskydd och tillhörande skyddskomponenter för skador.
- Undvik överbelastning:Arbete utanför det avsedda belastningsområdet kan påskynda slitaget och skada skruven eller kulorna.
- Inspektera regelbundet:Kontrollera infästning, gängslitage, kulrörelser, vibrationer, positioneringsnoggrannhet och onormalt ljud.
- Använd professionell service vid behov:Gängskador, kulstopp eller allvarliga lastbärande problem bör bedömas av kvalificerade tekniker.
Underhållsintervaller bör i slutändan anpassas till verklig arbetscykel, föroreningsnivå, belastning, hastighet, smörjtyp och tillverkarens rekommendationer.
Vanliga frågor
Vilken lastkapacitet finns tillgänglig?
Den publicerade produktinformationen indikerar ett belastningsområde på cirka 500 kg till 5 000 kg beroende på vald diameter och modell. Faktisk tillåten belastning bör bekräftas genom applikationsspecifika beräkningar.
Kan det fungera i dammiga lagermiljöer?
Ja. Produkten är designad med hänsyn till dammbeständig och korrosionsskyddande hänsyn för industriella hanteringsmiljöer. Korrekt tätning, rengöring och smörjning är fortfarande viktigt för långvarig drift.
Är den lämplig för frekventa start-stop-applikationer?
Ja. Dess design betonar slaghållfasthet och utmattningsprestanda för applikationer som involverar upprepad acceleration, retardation, start och stopp.
Hur väljer jag rätt modell?
Ange erforderlig last, linjär hastighet, slaglängd, installationsmått, driftriktning, arbetscykel och miljöförhållanden. Dessa parametrar gör att lämplig diameter, ledning, mutterkonfiguration och övergripande specifikation kan utvärderas.
Kan kulskruven anpassas?
Ja. Maitu erbjuder skräddarsydda konfigurationer som täcker dimensioner, ledning, riktning, muttertyp, längd och andra krav för specialiserad materialhanteringsutrustning.
Vad är garantitiden?
Tillverkarens publicerade produktinformation anger en 12-månaders garantiperiod för kvalitetsproblem som inte orsakas av människor, med förbehåll för tillämpliga garantivillkor.
Slutsats: Att välja rätt växellåda för automatisk hantering
En väl vald kulskruv kan direkt påverka hastigheten, positioneringskonsistensen, energieffektiviteten och driftsstabiliteten hos materialhanteringsutrustning. C7 Large Lead Ball Screw för materialhantering kombinerar stor blytransmission med C7-precision, höghållfast konstruktion och anpassningsmöjligheter för AGV:er, lagerstaplare, hanteringsrobotar, lyftplattformar och automatiserad logistikutrustning. För projekt som kräver specifik belastning, hastighet, slaglängd eller installationskonfigurationer, läs mer om C7 Large Lead Ball Screw för materialhantering ellercokontakta ossmed dina applikationskrav för att diskutera en lämplig lösning med Maitus ingenjörsteam.
