Hur används Acme-trapetsskruven över industriella rörelsesystem?

Artikelabstrakt

Acme trapetsformade skruvarspelar en avgörande roll i linjär rörelseöverföring över industriell automation, mekanisk utrustning och precisionssystem för positionering. Den här artikeln ger en detaljerad, tekniskt grundad förklaring av hur Acme Trapetsskruvar är strukturerade, specificerade och applicerade i verkliga tekniska miljöer. Diskussionen fokuserar på designprinciper, dimensionella parametrar, belastningsbeteende, materialalternativ, tillverkningsstandarder och långsiktiga utvecklingsriktningar. Vanliga tekniska frågor behandlas i ett kortfattat fråge-och-svar-format för att klargöra vanliga tekniska problem. Innehållet är strukturerat för att möta professionella läsvanor och globala sökmotoroptimeringsstandarder.

Innehållsförteckning

• 1. Hur möjliggör en Acme trapetsskruv linjär rörelse?
• 2. Hur specificeras och konstrueras Acme trapetsskruvar?
• 3. Hur fungerar Acme trapetsskruvar i praktiska tillämpningar?
• 4. Hur kommer Acme trapetsskruvar att utvecklas i framtida rörelsesystem?

1. Hur möjliggör en Acme trapetsskruv linjär rörelse?

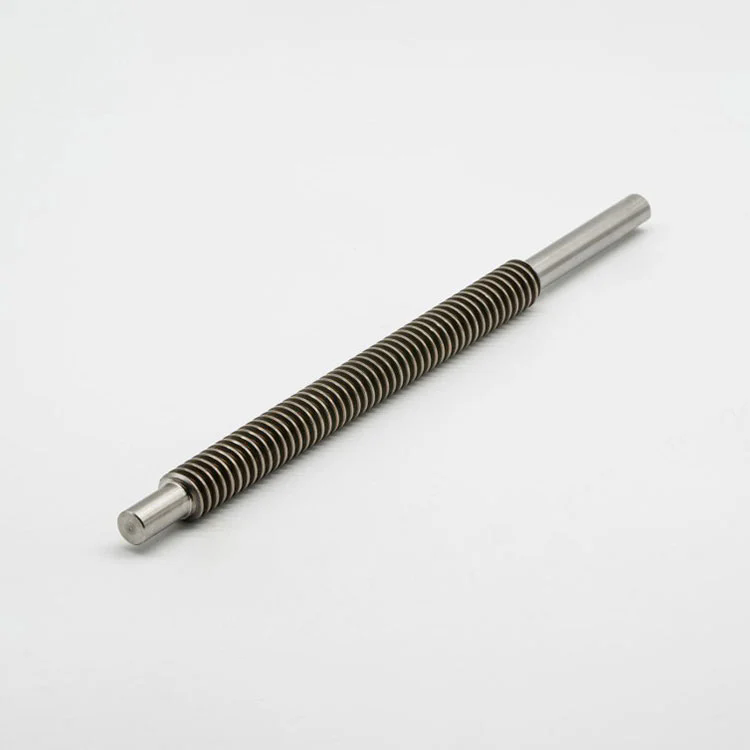

En Acme trapetsskruv är en kraftöverföringskomponent designad för att omvandla rotationsrörelse till linjär förskjutning genom en exakt bearbetad trapetsformad gängprofil. Till skillnad från standardfästen är denna skruvtyp konstruerad för ihållande axiella belastningar, förutsägbar rörelsekontroll och repeterbar positioneringsnoggrannhet. Den trapetsformade geometrin erbjuder en balanserad kompromiss mellan mekanisk styrka, tillverkningsbarhet och effektivitet, vilket gör den allmänt använd i både tunga och precisionsdrivna miljöer.

Gängvinkeln, vanligtvis standardiserad till 29 grader för Acme-profiler eller 30 grader för metriska trapetsformade gängor, möjliggör stabil kontakt mellan skruven och den passande muttern. Denna geometri minskar radiell spänning samtidigt som tillräcklig ytkontaktyta bibehålls för att fördela belastningar jämnt. Som ett resultat väljs Acme trapetsskruvar vanligtvis där spelreglering, måttlig effektivitet och mekaniska självlåsande egenskaper krävs.

Ur ett tekniskt perspektiv uppnås linjär rörelse när vridmoment som appliceras på skruvaxeln tvingar muttern att röra sig längs gängledaren. Tonhöjden och ledningen bestämmer direkt körhastighet, upplösning och belastningsbeteende. Dessa parametrar är noggrant utvalda baserat på systemkrav som slaglängd, arbetscykel och miljöexponering.

2. Hur specificeras och konstrueras Acme trapetsskruvar?

Noggranna specifikationer är väsentliga för att säkerställa att en Acme Trapetsskruv fungerar tillförlitligt under hela sin livslängd. Parametrar definieras enligt internationella standarder som ANSI B1.5 eller DIN 103, beroende på regionala krav och applikationskrav. Följande tabell visar allmänt refererade tekniska parametrar som används av ingenjörer under urval och design.

Tekniska överväganden inkluderar även ytfinish, värmebehandling och smörjkompatibilitet. Slipade skruvar väljs för högre positioneringsnoggrannhet, medan rullade skruvar gynnas för kostnadseffektivitet och förbättrad utmattningshållfasthet. Urvalsprocessen integrerar mekaniska beräkningar, miljömässiga begränsningar och långsiktig underhållsplanering.

3. Hur fungerar Acme trapetsskruvar i praktiska tillämpningar?

I industriella miljöer används Acme trapetsskruvar över verktygsmaskiner, lyftsystem, ventilställdon, förpackningsutrustning och automatiserade monteringslinjer. Deras inneboende självlåsande beteende gör dem lämpliga för vertikal lasthållning utan extra bromsmekanismer. Denna egenskap förenklar systemdesignen samtidigt som driftsäkerheten förbättras.

Följande vanliga frågor tar upp vanliga tekniska problem som uppstår under specifikation och drift.

F: Hur varierar lastkapaciteten med skruvdiametern?
S: Lastkapaciteten ökar olinjärt med skruvdiametern på grund av högre tvärsnittsarea och förbättrat motstånd mot buckling. Ingenjörer måste utvärdera både axiella spänningsgränser och kritiska bucklingslängder för att säkerställa säker drift under kompressionsbelastning.

F: Hur hanteras backlash i Acme Trapezoidal Screw-system?
S: Glappet reduceras vanligtvis genom användning av delade muttrar, anti-glappmuttrar eller förspända dubbla muttrar. Materialparning och kontrollerade tillverkningstoleranser bidrar ytterligare till stabil positioneringsnoggrannhet.

F: Hur påverkar smörjning livslängden?
S: Korrekt smörjning minimerar friktionsslitaget mellan skruv- och muttergränssnittet, minskar driftstemperaturen och förlänger serviceintervallerna. Valet av smörjmedel beror på hastighet, belastning och miljöexponering som damm eller fukt.

Konsistensen av prestanda påverkas också av inriktningsnoggrannhet och monteringsstyvhet. Felinriktning introducerar ojämn gängkontakt, accelererar lokalt slitage och minskar rörelsejämnheten. Som sådan är integration på systemnivå lika kritisk som specifikation på komponentnivå.

4. Hur kommer Acme trapetsskruvar att utvecklas i framtida rörelsesystem?

Eftersom automationssystem kräver högre tillförlitlighet och lägre underhåll, fortsätter Acme Trapetsskruvar att utvecklas genom materialvetenskapliga framsteg och precisionstekniker för tillverkning. Förbättrade legeringskompositioner, ytbeläggningar och kompositmuttermaterial förlänger livslängden samtidigt som friktionskoefficienterna minskar.

Digital tillverkning och CNC-slipteknik möjliggör snävare toleranser och mer konsekvent gänggeometri. Dessa utvecklingar stödjer integrering i halvautomatiska och smarta mekaniska system där förutsägbar linjär rörelse fortfarande är avgörande. Medan alternativa tekniker som kulskruvar dominerar höghastighetsapplikationer, behåller trapetsformade skruvar relevans där robusthet, kostnadskontroll och självlåsande prestanda prioriteras.

I detta sammanhang spelar tillverkare med djup teknisk expertis och vertikal produktionskapacitet en allt viktigare roll för att stödja anpassade specifikationer och stabila leveranskedjor.

Suzhou Maitufortsätter att fokusera på precisionskonstruerade Acme trapetsformade skruvlösningar som är i linje med utvecklande industristandarder och applikationskrav. Genom materialoptimering, processkontroll och applikationsdriven design stödjer varumärket rörelsesystem som kräver tillförlitlighet och långsiktigt värde.

För detaljerad teknisk konsultation, skräddarsydda specifikationer eller applikationsspecifika rekommendationer uppmuntras intresserade parter attkontakta ossför att diskutera projektkrav och tekniska mål.
