Hur kan ultraprecision linjära guider förbättra noggrannhet, stabilitet och tillförlitlighet i moderna rörelsesystem

Artikelsammanfattning: Ultra Precision linjära guiderär avgörande för rörelsesystem som kräver exceptionellt noggrann positionering, mjuk rörelse, hög styvhet och långvarig repeterbarhet. Från halvledarutrustning och precisionsmaskiner till robotik och medicinsk utrustning kan rätt linjär styrning direkt påverka bearbetningskvaliteten, utrustningens stabilitet och driftskostnader. Den här artikeln förklarar hur ultraprecisionsstyrbanor fungerar, vilka specifikationer som betyder mest, hur precisionskvaliteter jämförs och vad köpare bör tänka på när de väljer en pålitlig lösning från en professionell tillverkare som t.ex.Maitu.

Innehållsförteckning

• Varför är ultraprecisionslinjära guider viktiga?
• Vilka tekniska egenskaper definierar en högpresterande linjär guide?
• Hur påverkar precisionsgrader och -toleranser prestanda?
• Vilka material och ytbehandlingar stöder långtidsprecision?
• Var används ultraprecisionslinjära guider vanligtvis?
• Hur ska du välja rätt linjär guide?
• Vilken kvalitetskontroll bör köpare förvänta sig?
• Vanliga frågor
• Slutliga tankar

Varför är ultraprecisionslinjära guider viktiga?

I modern automation handlar linjär rörelse inte längre bara om att flytta en komponent från punkt A till punkt B. Halvledartillverkning, precisionsinspektion, CNC-bearbetning, robotik och medicinsk utrustning kräver ofta repeterbara rörelser med extremt små avvikelser. I dessa applikationer kan till och med några mikrometers geometriska fel påverka produktkvalitet, monteringsnoggrannhet eller mätresultat.

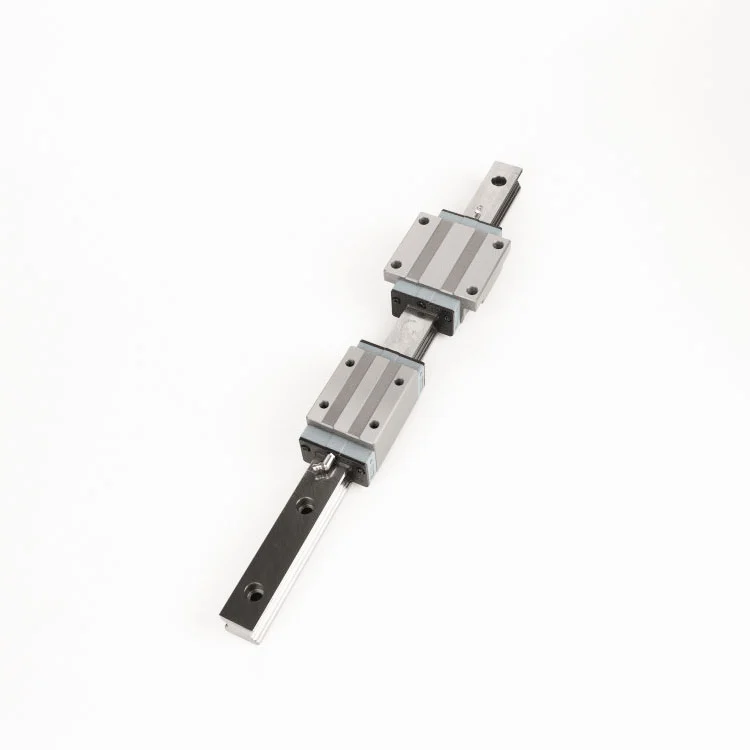

Ultra Precision linjära guider ger ett kontrollerat rullande rörelsegränssnitt mellan en styrskena och vagn. Deras optimerade löpbanageometri, noggrant slipade monteringsytor och kontrollerade tillverkningstoleranser hjälper till att minimera oönskade vibrationer, positionsvariationer och mekaniskt spel.

Maitu utvecklar produkter för linjär rörelse för krävande industriella applikationer och har mer än 12 års erfarenhet av tillverkning av precisionskomponenter och relaterade lösningar. Dess ultraprecisionsstyrbanor är designade kring styvhet, dimensionell konsistens, belastningsprestanda och långsiktig tillförlitlighet, vilket gör dem lämpliga för system där vanliga linjära styrningar kanske inte ger tillräcklig noggrannhet.

Värdet av en ultraprecisionsstyrning är därför inte begränsad till dess dimensionella tolerans. Det är kombinationen av geometrisk noggrannhet, materialegenskaper, förspänningsbeteende, installationskvalitet, smörjning, tätning och kvalitetsinspektion som avgör verkliga rörelseprestanda.

Vilka tekniska egenskaper definierar en högpresterande linjär guide?

En linjär precisionsguide bör utvärderas som en komplett rörelsekomponent snarare än med ett enda noggrannhetstal. Flera tekniska egenskaper samverkar för att bestämma dess prestanda.

Fyrpunktskontakt och lastfördelning

En optimerad löpbana struktur kan fördela applicerad belastning över flera kontaktpunkter. Detta hjälper styrningen att hantera radiella krafter, sidokrafter och momentbelastningar mer effektivt, särskilt i fleraxlig utrustning.

Precisionsslipade ytor

Slipade löpbanor och monteringsytor bidrar till jämnare vagnsrörelse och förbättrad dimensionell konsistens. Maitu specificerar markbanor med en ytfinish på cirka Ra 0,4–0,8 μm för sin ultraprecisionsserie.

Hög styvhet

Styvhet blir särskilt viktigt när styrningen stöder tunga verktyg, skärkrafter, inspektionsmoduler eller fleraxliga mekanismer. En stel styrbana kan hjälpa till att minska deformation och bibehålla positionsstabilitet under arbetsbelastning.

Pålitlig tätning och smörjning

Kontaminering är ett stort problem i linjära rörelsesystem. Integrerade tätningar med flera labyrint kan hjälpa till att förhindra att föroreningar når de rullande elementen och löpbanorna. Valfria smörjlösningar kan ytterligare minska underhållskraven under längre drift.

• Stabil och mjuk linjär rörelse
• Hög belastning och momentbelastningsförmåga
• Minskade vibrationer under färd
• Kontrollerad monterings- och körnoggrannhet
• Skydd mot damm och yttre föroreningar
• Längre underhållsintervall vid korrekt smord

Hur påverkar precisionsgrader och -toleranser prestanda?

Precisionsgraden avgör hur noggrant kritiska dimensioner och geometriska egenskaper kontrolleras. För applikationer som involverar flera parallella skenor eller koordinerade axlar är konsekvens mellan styrbanor särskilt viktig eftersom små dimensionsskillnader kan ackumuleras under installation och drift.

Till exempel tillhandahåller Maitus produktionsdata flera precisionskvaliteter, inklusive N, H, P, SP och UP. UP-klassen representerar den högsta precisionskategorin i det listade området.

Obs: Värden som visas är produktionsparametrar för höjd- och breddtillägg (△H och △W) och bör utvärderas tillsammans med den specifika guidekonfigurationen och applikationskraven.

För system som kräver synkroniserad rörelse kan valet av en högre precisionsklass ge större dimensionell konsistens. Det högsta betyget är dock inte automatiskt det bästa valet för varje maskin. Köpare bör balansera erforderlig noggrannhet, belastning, rälslängd, installationsförhållanden, driftsmiljö och total projektkostnad.

Vilka material och ytbehandlingar stöder långtidsprecision?

Materialvalet påverkar direkt hårdhet, slitstyrka, dimensionsstabilitet och livslängd. Högkolhaltigt krombärande stål, såsom SUJ2-ekvivalent material, används ofta för krävande rullande kontaktkomponenter eftersom det kan uppnå hög hårdhet efter lämplig värmebehandling.

Maitus linjärstyrningsserie med ultraprecision använder krombärande stål med hög kolhalt med en specificerad hårdhet på cirka 58–62 HRC. Precisionsslipade löpbanor och kontrollerad värmebehandling hjälper till att skapa en stabil kontaktyta för kontinuerlig drift.

Beroende på appliceringsmiljön kan även ytbehandlingar övervägas. Svart oxid och strömlös nickelplätering kan ge ytterligare ytskydd och kan vara användbart när korrosionsbeständighet eller miljömässig hållbarhet är en viktig faktor.

• Basmaterial:Högkolhaltigt krombärande stål
• Hårdhet:Cirka 58–62 HRC
• Raceway finish:Cirka Ra 0,4–0,8 μm
• Valfritt skydd:Svart oxid eller strömlös nickelplätering

Var används ultraprecisionslinjära guider vanligtvis?

Ju hårdare rörelsekraven är, desto större är det potentiella värdet av en högprecisionsstyrbana. Dessa komponenter är särskilt relevanta när utrustningen måste bibehålla repeterbar position under hantering av kontinuerliga rörelser eller externa belastningar.

Halvledarutrustning

Utrustning för hantering, inspektion, dispensering och förpackning av rån kan kräva mycket kontrollerad rörelse. Stabil linjär styrning hjälper positioneringssystem att bibehålla repeterbarhet och minska oönskade vibrationer.

Precisionsverktygsmaskiner

CNC och annan bearbetningsutrustning med hög precision är beroende av styva rörelsekomponenter för att stödja skärnoggrannhet och repeterbar verktygspositionering.

Industriell robotik

Linjära axlar som används med robotsystem kan uppleva förändrade belastningar och komplexa rörelsemönster. Stark momentbelastningskapacitet kan hjälpa till att upprätthålla stabiliteten i fleraxliga konfigurationer.

Precisionsmätinstrument

Mätutrustning är särskilt känslig för mekaniska avvikelser. Jämna rörelser och kontrollerade geometriska toleranser kan hjälpa till att minska mekaniska källor till mätfel.

Medicinsk utrustning

Medicinsk tillverkning och precisionsinstrument kräver ofta pålitlig positionering, kontrollerad rörelse och lämpligt ytskydd. Val av guide bör ta hänsyn till både mekanisk prestanda och miljökrav.

Hur ska du välja rätt linjär guide?

Att välja en vägled endast baserat på dess utannonserade precisionsklass kan leda till en olämplig design. Ett bättre tillvägagångssätt är att utvärdera hela driftsmiljön och mekaniska krav.

1. Bestäm den nödvändiga positioneringsnoggrannheten:Definiera målnoggrannheten, repeterbarheten och tillåten geometrisk avvikelse.
2. Beräkna statiska och dynamiska belastningar:Tänk på nyttolast, acceleration, skärkraft, momentbelastningar och lastfördelning.
3. Kontrollera skenlängden:Längre skenor kan ha olika toleranskrav, så längd och precisionsgrad bör utvärderas tillsammans.
4. Utvärdera miljöförhållanden:Tänk på damm, luftfuktighet, temperatur, frätande ämnen och krav på renrum.
5. Välj lämplig smörjning:Korrekt smörjning är avgörande för att minska friktionen och stödja konsekvent rullningsprestanda.
6. Bekräfta installationens noggrannhet:Även en mycket exakt styrning kan inte kompensera för en felaktigt bearbetad eller dåligt inriktad monteringsyta.
7. Begär inspektionsdokumentation:Tekniska inspektionsrapporter ger användbara bevis på att levererade komponenter uppfyller de överenskomna specifikationerna.

För projekt med krävande krav bör ingenjörer också överväga vagnkonfiguration, förspänning, monteringsmetod, räls parallellitet, interaktion mellan drivsystem och förväntad servicecykel innan specifikationen slutförs.

Vilken kvalitetskontroll bör köpare förvänta sig?

Precisionskomponenter kräver mätbar kvalitetskontroll snarare än visuell inspektion enbart. En professionell leverantör bör ha processer som omfattar råvaror, värmebehandling, slipning, dimensionskontroll, driftprestanda och slutinspektion.

Maitu uppger att dess tillverkningsprocess använder ERP-baserad kvalitetsspårbarhet från högkolhaltig krombärande stållagring genom värmebehandling, precisionsslipning och slutlig inspektion. Dess styrbanor utsätts också för profilprojektion, bullerutvärdering och lastverifiering, med inspektionsdokumentation för beställningar.

Detta tillvägagångssätt är viktigt för OEM-tillverkare och ingenjörsteam eftersom spårbara inspektionsdata kan stödja inkommande kvalitetskontroll, projektdokumentation och långsiktiga underhållsbeslut.

Maitu rapporterar också mer än 16 000 specifikationer för precisionsblyskruvar och linjära komponenter som utvecklats sedan dess Suzhou-verksamhet startade, tillsammans med erfarenhet från mer än 5 000 globala kunder. Dess produktionsresurser inkluderar anläggningar i Suzhou och Dongguan, som stödjer både krav på små kvantiteter och större produktionsorder.

Vanliga frågor

Vad är Ultra Precision Linear Guides?

Ultra Precision linjära guider är linjära rörelsekomponenter med hög noggrannhet designade för applikationer som kräver kontrollerad positionering, mjuk rörelse, hög styvhet och konsekventa geometriska toleranser. De används ofta i halvledarutrustning, precisionsverktygsmaskiner, robotik, mätutrustning och medicinsk tillverkning.

Vad skiljer UP-grade linjärguider från standardkvaliteter?

UPP-klassade styrbanor tillverkas med snävare dimensionsavstånd än standardkvaliteter. Till exempel visar Maitus listade produktionsparametrar en △H och △W tillägg på 2 μm för UP-grade skenor med längder upp till 500 mm. Den faktiska lämpligheten för en kvalitet beror på den kompletta maskinkonstruktionen och erforderlig noggrannhet.

Vilket material används vanligtvis för linjära styrningar med hög precision?

Högkolhaltigt krombärande stål väljs vanligtvis för krävande linjära rörelseapplikationer eftersom det kan uppnå hög hårdhet och slitstyrka efter värmebehandling. Maitu specificerar SUJ2-ekvivalenta material med en hårdhet på cirka 58–62 HRC för sin ultraprecisionsserie.

Hur kan linjärguidens livslängd förbättras?

Korrekt installation, lämplig förspänning, lämplig smörjning, kontamineringskontroll, korrekt lastfördelning och regelbunden inspektion bidrar till livslängden. Tätade styrbanor och lämpliga ytbehandlingar kan ge ytterligare skydd i utmanande driftsmiljöer.

Är ultraprecisionsguider lämpliga för renrums- eller halvledarapplikationer?

De kan vara lämpliga när styrkonfigurationen, smörjningen, tätningen, ytbehandlingen och renhetskraven är korrekt anpassade till applikationen. För känsliga miljöer bör köpare diskutera material, beläggning, smörjning, partikelkontroll och inspektionskrav med leverantören innan beställning.

Slutliga tankar

Ultra Precision linjära guider spelar en avgörande roll i applikationer där rörelsenoggrannhet, styvhet, repeterbarhet och tillförlitlighet direkt påverkar utrustningens prestanda. Att välja rätt lösning kräver mer än att jämföra nominella precisionskvaliteter. Materialkvalitet, raceway-finish, lastfördelning, tätning, smörjning, installationsförhållanden, inspektionsprocedurer och applikationskrav bör alla beaktas tillsammans.

Med mer än 12 års erfarenhet av precisionsteknik för linjär rörelse, en bred produktportfölj, detaljerade produktionsparametrar och spårbara kvalitetskontrollprocesser, tillhandahåller Maitu linjära guidelösningar för krävande industriella applikationer. Om du utvärderar styrbanor för CNC-utrustning, halvledarmaskineri, robotik, precisionsmätning eller medicinsk tillverkning, läs mer om Ultra Precision Linear Guides ochkontakta ossför att diskutera din noggrannhet, last, rälslängd, miljö- och anpassningskrav.
