Hur ger en trapetsformad skruv en jämn linjär rörelse i riktiga maskiner?

Skissera

• Identifiera det verkliga felläget (drift, glapp, bindning, slitage, brus, värme).
• Förstå varförTrapetsformad skruvprofilen balanserar lastkapacitet, tillverkningsbarhet och stabilitet.
• Välj bly, diameter och ändstöd för att kontrollera hastighet, styvhet och vispning.
• Välj mutterdesign och material för att hantera friktion, kontaminering och underhållsgränser.
• Validera med en kort checklista så att produktionsdelar matchar prototyper.

Smärtpunkterna som hela tiden dyker upp

Köpare börjar sällan med att säga "Jag behöver enTrapetsformad skruv.” De börjar med huvudvärk: lyftpelaren glider ner några millimeter över natten, den linjära sliden kan inte upprepa en position eller så blir muttern varm och börjar tjuta. Här är de vanligaste problemen – och vad de brukar peka på.

• Bakåtkörning eller lastavvikelse:Du stoppar motorn, men lasten kryper. Detta kan hända när bly är för aggressivt, friktionen är för låg, eller så har systemet vibrationer/påverkan. Många trapetsformade system kan motstå bakåtkörning, men det är inte automatiskt – geometri spelar roll.
• Backlash som förstör positionering:Du byter riktning och ingenting rör sig ett ögonblick. Det där "döda bandet" kan vara skillnaden mellan smidig automatisering och en produkt som känns billig.
• Bindning och ojämn rörelse:Skruven känns smidig för hand, men binder vid montering. Felinriktning, otillräckligt ändstöd, eller ett nötmaterial som inte tål kantbelastning är ofta den verkliga boven.
• Snabbt slitage och svart damm:Torrkörning med fel materialpar kan slitas snabbt, speciellt vid kontaminering. Ibland finns det smörjning - men det är fel typ, appliceras inkonsekvent eller tvättas bort.
• Buller och värme vid hastighet:Högre varvtal ökar friktionsuppvärmningen och kan leda till vibrationer eller piskning. En blyskruv som arbetar vid 100 rpm kan misslyckas vid 1 000 rpm utan omkonstruktion.

Vad en trapetsformad skruv egentligen är

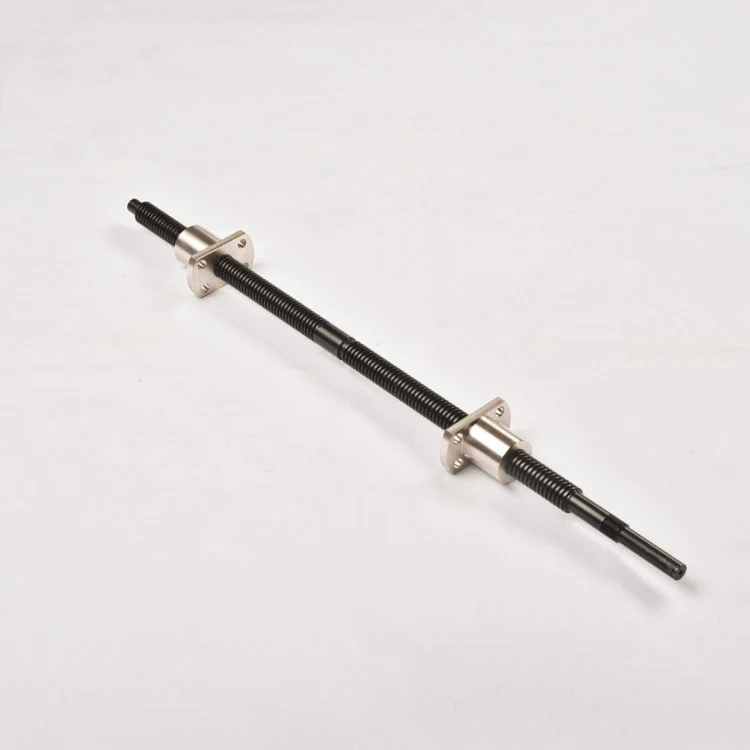

A Trapetsformad skruvär en kraftskruv med en trapetsformad gängprofil utformad för att omvandla roterande rörelse till linjär rörelse. Jämfört med kulskruvar byter den vanligtvis effektivitet mot enkelhet, robusthet och enklare lasthållning. Den handeln kan vara precis vad du vill i lyft-, kläm-, justerings- eller rörelsesystem där "blir där du sätter den" betyder mer än ultralåg friktion.

Det som gör det praktiskt i industriella miljöer är inte bara trådformen – det är ekosystemet: matchande muttrar (brons, stål, polymerer), anti-glapplösningar, självsmörjande konstruktioner och flexibla tillverkningsmetoder. Rätt gjort, aTrapetsformad skruvmontering kan vara kostnadseffektiv, underhållbar och förvånansvärt exakt för många applikationer.

Urvalsgrunder som förhindrar ånger

Om du bara kommer ihåg en sak: välj inte enTrapetsformad skruvenbart med diameter. Välj det som ett system: bly (eller stigning), längd, mutterdesign, materialparning, smörjplan och ändstöd.

• Bly (resa per varv):Större bly rör sig snabbare men är mer benägna att backa och genererar mer värme vid hög belastning. Mindre bly förbättrar kontrollerbarheten och lasthållningen men minskar hastigheten.
• Diameter och kärnstyrka:Större diameter förbättrar bucklingsmotståndet och styvheten, vilket är viktigt för långa spann och tunga belastningar.
• Ostödd längd och piskrisk:Långa skruvar vid höga varvtal kan piska. Om du behöver fart på en lång längd kan du behöva mellanstöd, olika ändlagerarrangemang eller en annan rörelselösning.
• Arbetscykel:Intermittent justering (några sekunder här och där) skiljer sig mycket från kontinuerlig rörelse. Kontinuerlig drift kräver bättre värmehantering och slitagestrategi.
• Miljö:Damm, kylvätska, rengöringsmedel och utomhuskorrosion förskjuter det bästa valet mot förseglat skydd, rostfria material eller polymernötter.

Snabbvalsmatris

Använd denna tabell som utgångspunkt för att välja enTrapetsformad skruvkonfiguration. Det är inte en ersättning för tekniska beräkningar, men det kommer att hålla dig borta från de vanligaste fällorna.

Nöttyper och material som faktiskt betyder något

Skruven får uppmärksamhet, men muttern bestämmer ofta livslängd och känsla. För enTrapetsformad skruvmontering, valet av mutter påverkar: friktion, buller, glapp, kontamineringstolerans och hur förlåtande systemet är för felinställning.

• Bronsnötter:Ett klassiskt val för lastkapacitet och förutsägbart slitage. Bra när du kan smörja och hålla skräp under kontroll.
• Stålmuttrar:Stark, men kan vara mindre förlåtande och kan kräva noggrann smörjning och ytparning för att undvika skav.
• Tekniska plaster (nylon, POM, PEEK, kompositer):Ofta tystare och kan köras med minimal smörjning. Rätt polymer klarar tuffa miljöer; fel polymer kan krypa under belastning eller mjukna med värme.

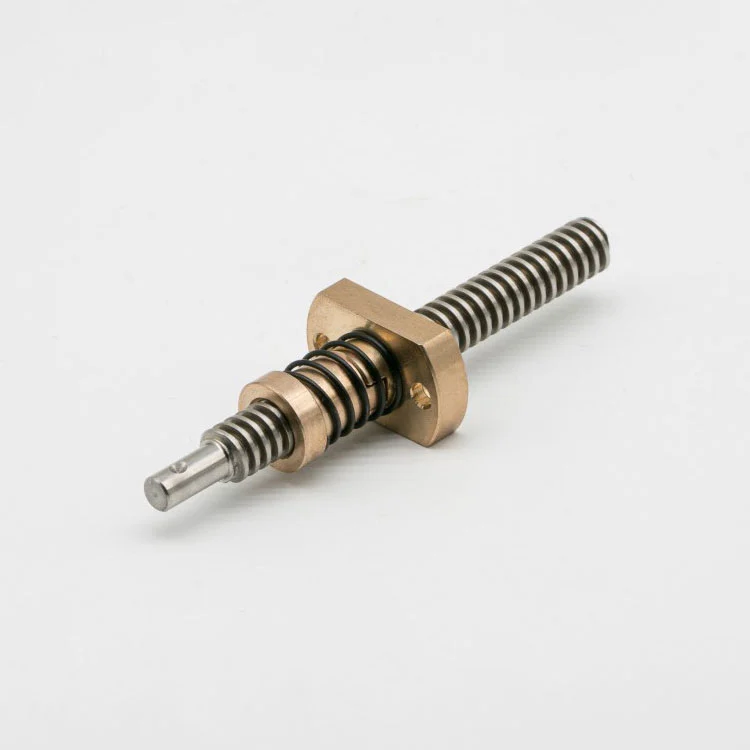

• Anti-backlash muttrar:Designad för att minska frigången och förbättra riktningsändringar. Idealisk när placeringskvalitet är viktigare än ultralågt vridmoment.

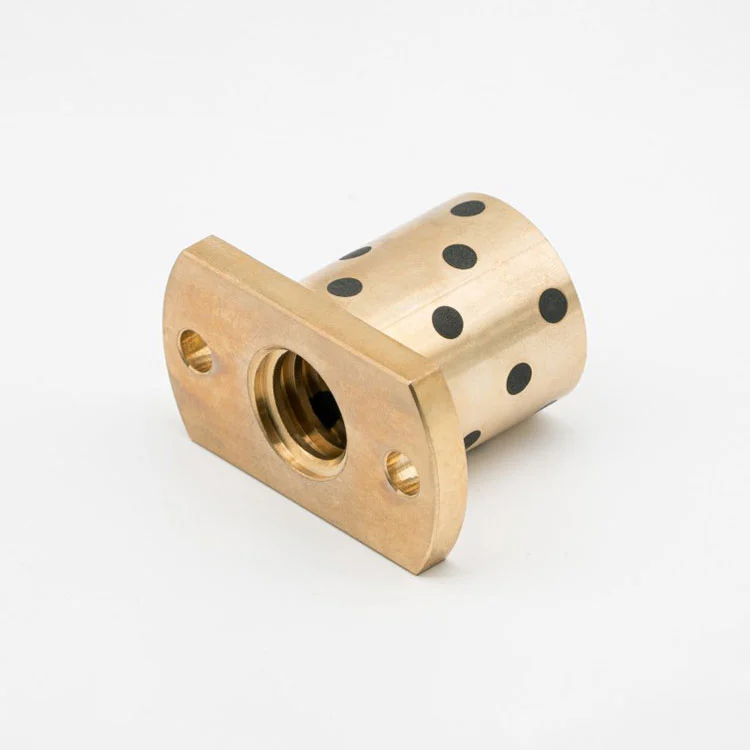

• Oljefria/självsmörjande muttrar:Användbar när smörjning är opraktisk, oönskad eller lätt att tvätta bort.

Integrationschecklista: stöd, uppriktning, smörjning

Även den bästaTrapetsformad skruvkommer att göra dig besviken om den omgivande designen är slarvig. Dessa integrationspunkter är där många projekt tyst misslyckas under skalning från prototyp till produktion.

• Avsluta supportstrategi:Definiera vilken ände som är fixerad och vilken som är flytande. Val av lager påverkar axiellt spel, styvhet och buller.
• Uppriktning och montering:Felinriktning ökar friktionen och slitaget dramatiskt. Använd lämpliga hus, bearbetningsreferenser, och undvik att tvinga muttern på plats under monteringen.
• Smörjplan:Bestäm tidigt: fett, olja, torrrinnande polymer eller förseglad tillvägagångssätt. "Vi lägger till smörjning senare" brukar bli "Vi designade inte utrymme för smörjning."
• Skydd mot kontaminering:Bälgar, lock, torkare och placering borta från spån och damm kan öka livslängden.
• Termiskt beteende:Högre arbetscykler genererar värme. Värme ändrar spelrum, ökar slitaget och kan mjuka upp vissa polymerer.
• Återkörningsverifiering:Om "måste hålla när strömmen är avstängd" är ett krav, validera det med riktiga belastningar och riktiga vibrationer.

Kvalitetsfrågor att ställa innan du köper

Om du köper enTrapetsformad skruv, är det smartaste draget att ställa frågor som avslöjar processkontroll. Priset är lätt att jämföra; konsistens är det inte. Dessa frågor skyddar dig från obehagliga överraskningar.

• Vilka toleranser kan du hålla för blynoggrannhet, rakhet och gängform?Fråga efter leverantörens standard- och valfria kvaliteter.
• Valsad eller slipad?Och vad är inspektionsmetoden för varje batch?
• Vilka materialpar rekommenderar ni för min belastning, hastighet och miljö?En bra leverantör kommer att fråga om driftcykel och kontaminering.
• Hur kontrollerar du bakslag?Standardavstånd, valbara passningar eller anti-backlash-designer.
• Vilka ytbehandlingar finns tillgängliga?Speciellt om korrosion eller slitage är ett problem.
• Kan du leverera skruv- och mutterenheter matchade som ett par?Matchning minskar variationen och sparar felsökningstid.
• Vad behöver du av mig för att citera korrekt?Krav på ritningar, slaglängd, last, hastighet, montering och "hållposition".

Där Suzhou Maitu Screw Rod Manufacturing Co., Ltd. kan hjälpa till

Om du letar efter en leverantör som kan stödja både standard- och kundanpassade konfigurationer,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.fokuserar på trapetsformade blyskruvlösningar för linjär rörelse och användningsfall för automatisering – inklusive alternativ som flerstartstilar, parad skruv och mutter leverans och flera nötmaterialvägar (till exempel polymerbaserade val och anti-backlash-metoder).

I praktiken betyder det att du kan närma dig inköp på ett renare sätt: istället för att plocka en skruv från en katalog och hoppas att muttern beter sig kan du specificera prestationsmål och få en rekommenderad parning. Detta är särskilt användbart när dina begränsningar inkluderar "ingen smörjning", "reducerat glapp", "speciell brons" eller "teknisk plast" eller när ditt projekt behöver upprepade anpassningar i olika varianter.
