Hur en kulskruv förbättrar precisionen i CNC-maskiner och automationssystem?

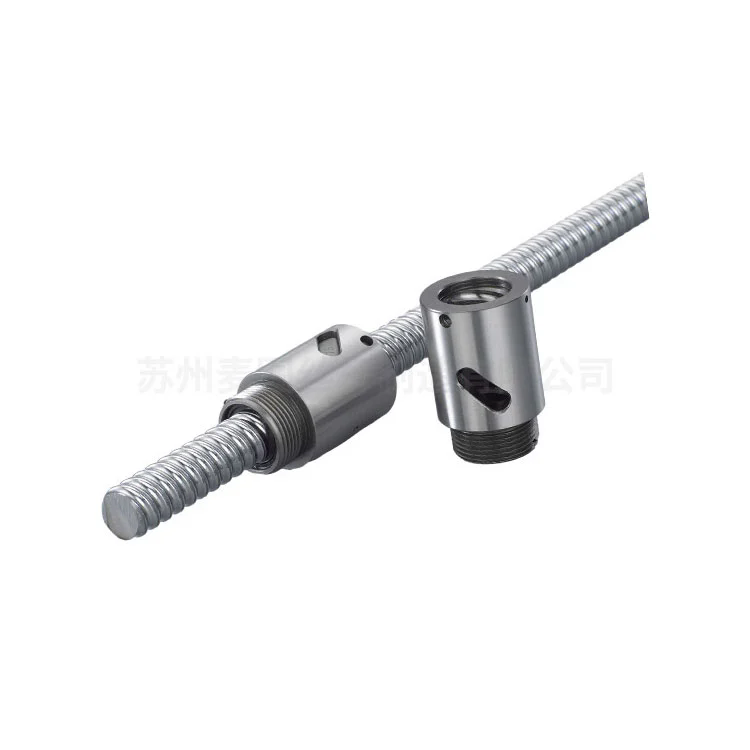

För CNC-maskiner och automatiserade system, där repeterbarhet och styvhet dikterar prestanda, står kulskruven som den obestridda hörnstenen för precisionsrörelsekontroll. Till skillnad från traditionella blyskruvar som är beroende av glidfriktion, använder en kulskruv återcirkulerande stålkulor för att minimera friktionen och eliminera glapp. Denna grundläggande design gör det möjligt för modern CNC-utrustning att uppnå positioneringstoleranser inom mikron, vilket gör det möjligt för industrier från flyg- till tillverkning av medicintekniska produkter att tänja på gränserna för vad som är möjligt. I sin kärna omvandlar kulskruven roterande rörelse till linjär rörelse med exceptionell effektivitet, och omvandlar motorvridmoment direkt till jämna, förutsägbara rörelser - ett väsentligt krav för alla automationsekosystem som kräver repeterbarhet under mikron.

Men exakt hur höjer en kulskruv precisionen till sådana nivåer? Svaret ligger i en kombination av mekanisk arkitektur, förspänningsteknik och termisk stabilitet. Genom att fördela lasten genom rullande element snarare än glidytor, minskar en kulskruv drastiskt friktionsförluster och värmegenerering, två primära fiender för precision vid bearbetning. Dessutom, genom justerbara förspänningsmekanismer, elimineras spelet – det inneboende spelet mellan mekaniska komponenter – praktiskt taget, vilket säkerställer att riktningsförändringar sker omedelbart utan förlorad rörelse. För automationssystem som hanterar komplexa plocka-och-place-operationer eller femaxlig CNC-bearbetning, innebär detta snävare toleranser, överlägsen ytfinish och förlängd verktygslivslängd. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. har ägnat över två decennier åt att bemästra dessa nyanser, och producerat kulskruvar som sätter riktmärken för noggrannhet i moderna fabriker över hela världen. I den här artikeln kommer vi att dissekera de tekniska parametrarna, tekniska principer och praktiska fördelar som bekräftar varför kulskruven förblir oersättlig i precisionsdrivna industrier.

Vilka kritiska designegenskaper gör en kulskruv oumbärlig för CNC-bearbetning med hög precision?

Det moderna CNC-bearbetningscentret arbetar på sina linjära drivkomponenter. När man utvärderar varför en kulskruv är guldstandarden måste man undersöka de arkitektoniska egenskaperna som skiljer den från konventionella skruvenheter. Vår fabrik,Suzhou Maitu Screw Rod Manufacturing Co., Ltd., ingenjörer varje kulskruv med ett holistiskt förhållningssätt till geometrisk noggrannhet, materialvetenskap och lastfördelning. Nedan är de grundläggande designegenskaperna som underbygger överlägsen precision.

• Återcirkulerande kullager:Till skillnad från glidkontakt i acme-skruvar, använder en kulskruv härdade stålkulor som rullar i löpbanan. Denna rullande verkan minskar friktionskoefficienten till så låg som 0,005, vilket möjliggör mjukare rörelser och minskar vridmomentet som krävs från servomotorer. Lägre friktion minimerar också värmeutvecklingen, vilket är avgörande eftersom termisk expansion kan orsaka positioneringsfel på upp till 10 mikron per grad Celsius per meter.

• Hög blynoggrannhet (JIS C0-C5-grader):Precisionsslipade kulskruvar från vår fabrik uppnår blynoggrannhet upp till C0-kvalitet, vilket innebär att avvikelsen är begränsad till ±3 mikron per 300 mm. Denna noggrannhetsnivå säkerställer att programmerade verktygsbanor exakt överensstämmer med den faktiska rörelsen, vilket är avgörande för konturering av komplexa flyg- och rymdkomponenter eller mikroelektronikformar.

• Optimerade bollcirkulationssystem:Interna deflektorer eller rörretursystem säkerställer mjuk kulåtercirkulation utan vibrationer eller buller. Våra proprietära deflektorkonstruktioner minskar pulsering, vilket direkt leder till konsekventa matningshastigheter och eliminerar markeringar på bearbetade ytor.

• Hög axiell styvhet:Genom att kombinera stora skruvdiametrar med förspända mutterenheter ger en kulskruv axiell styvhet upp till 500 N/µm. Denna styvhet förhindrar avböjning under skärkrafter och bibehåller verktygets position även under tunga fräsoperationer.

• Anpassningsbara förladdningsmekanismer:Dubbelmutterförspänning eller överdimensionerade kulförspänningsmetoder gör att vi kan finjustera spelet till noll. För CNC-applikationer som kräver dubbelriktad positioneringsnoggrannhet är denna funktion ej förhandlingsbar.

Hos Maitu Screw Rod följer vårt tillverkningsprotokoll strikta kvalitetsgrindar. Vi använder induktionshärdade skruvaxlar med en hårdhet på HRC 58-62 och precisionsslipade löpbanor för att säkerställa slitstyrka under miljontals cykler. Dessutom inkluderar vår designfilosofi finita elementanalys för att optimera förhållandet mellan blystigning och bolldiameter, vilket maximerar både hastighet och precision. För automationssystem som fungerar 24/7, säkerställer kombinationen av dessa designfunktioner att en kulskruv bibehåller sin initiala noggrannhet i flera år, vilket minskar stilleståndstiden för omkalibrering. I slutändan förvandlar de kritiska designfunktionerna en enkel mekanisk komponent till en precisionsfunktion som definierar kapaciteten hos vilken CNC-maskin eller automatiserad monteringslinje som helst.

När våra ingenjörer utvecklar en anpassad kulskruv för en kund fokuserar de på tre pelare: standardisering av elektrodnoggrannhet, hantering av termisk stabilitet och förspänningskonsistens. Genom att integrera dessa pelare garanterar vi att det linjära rörelsesystemet reagerar omedelbart på styrsignaler – ett obligatoriskt krav för höghastighetsbearbetningscenter och halvledarautomation. Under vår 20-åriga branscherfarenhet har vi observerat att designegenskaperna hos en kulskruv direkt korrelerar med de Cpk-värden som kan uppnås i massproduktionsmiljöer, vilket bekräftar varför den fortfarande är det bästa valet för verksamhetskritiska applikationer.

Varför överträffar en kulskruv traditionella blyskruvar i automationssystem?

Automationssystem – allt från robotarmar till pick-and-place-enheter – kräver konsekvent, friktionsfri rörelse med minimalt underhåll. Traditionella blyskruvar (acme eller trapetsformade) förlitar sig på glidfriktion mellan skruven och muttern, vilket introducerar stick-slip-beteende och snabbt slitage. Däremot omdefinierar en kulskruv i grunden driftseffektiviteten. Med utgångspunkt från årtionden av produktionsexpertis i vår fabrik har vi sammanställt de definitiva anledningarna till varför kulskruven dominerar automatiserade miljöer.

• Friktionseffektivitet och energiförbrukning:En typisk blyskruv arbetar med verkningsgrad runt 20-40%, medan en kulskruv uppnår 90% eller högre verkningsgrad. För automationssystem med flera axlar minskar denna effektivitet kraven på motorstorlek, sänker energikostnaderna och minskar termisk belastning på styrenheter.

• Zero Stick-Slip-fenomen:Glidfriktion genererar statisk friktion som måste övervinnas innan rörelsen börjar, vilket orsakar ryckiga starter. Den rullande kontakten i en kulskruv eliminerar stick-slip, vilket möjliggör ultrasläta mikrorörelser - en nödvändighet för precisionsbeläggning eller elektronisk montering.

• Livslängd och medeltid mellan misslyckanden (MTBF):Eftersom rullkontakt minimerar slitaget överstiger en kulskruvs livslängd ofta 20 000 timmar under nominell belastning, jämfört med 5 000-8 000 timmar för glidande ledarskruvar. Vår fabriks tester för accelererad livslängd bekräftar att med korrekt smörjning bibehåller våra kulskruvar den ursprungliga noggrannheten för längre produktionskörningar.

• Högre reshastigheter:Den låga trögheten och den reducerade friktionen tillåter kulskruvar att uppnå travershastigheter upp till 120 m/min eller mer med lämplig design, medan blyskruvar genererar överdriven värme vid hastigheter över 30 m/min. Denna hastighetsfördel ökar genomströmningen i automationslinjer med stora volymer.

• Förenklat underhåll:Kulskruvar kräver endast periodisk smörjning och tätningsinspektion, medan blyskruvar kräver frekventa justeringar för att kompensera för slitage-inducerat glapp. För automatiserade lager eller CNC-verktygsväxlare leder minskat underhåll till högre drifttid.

I vår produktionsanläggning, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., utför vi ofta jämförande analyser sida vid sida för kunder som går över från blyskruvar till kulskruvar. Data visar konsekvent en 30-50% förbättring av positionell repeterbarhet och en 20% minskning av cykeltider på grund av högre accelerationsförmåga.

Dessutom uppvisar automationssystem utrustade med kulskruvar betydligt lägre vibrationssignaturer, vilket är avgörande när man integrerar visionsystem eller lasermätenheter. Den inneboende förmågan hos en kulskruv att hantera både dragkrafts- och momentbelastningar i kompakta förpackningar gör det också möjligt för designingenjörer att krympa maskinens fotavtryck utan att kompromissa med precisionen. För alla automationssystem som kräver höga arbetscykler och precision på mikronnivå, är kulskruven inte bara en uppgradering – den är ett operativt krav.

Dessutom säkerställer mångsidigheten hos våra kulskruvdesigner – inklusive anpassad ändbearbetning, mutterkonfigurationer och torkartätningar – sömlös integrering i befintliga automationsarkitekturer. Oavsett om det är en renrumsmiljö för halvledartillverkning eller en hård bearbetningsmiljö med inträngande kylvätska, bibehåller våra kulskruvar överlägsen prestanda. Denna anpassningsförmåga, i kombination med obestridliga mekaniska fördelar, förklarar varför industrier har standardiserat på kulskruvsteknik för nästa generations automationsprojekt.

Hur definierar viktiga tekniska parametrar noggrannheten hos en kulskruv i industriella tillämpningar?

För ingenjörer och inköpsspecialister är det viktigt att förstå specifikationsbladet för en kulskruv för att förutsäga verklig precision. På Maitu Screw Rod tillverkar vi kulskruvar med parametrar som är noggrant anpassade till internationella standarder. Nedan finns en detaljerad tabell som visar de tekniska parametrarna som dikterar noggrannhet, belastningskapacitet och dynamiskt beteende. Varje parameter spelar en avgörande roll för hur en kulskruv förbättrar precisionen i CNC-maskiner och automationssystem.

Dessa parametrar är inte isolerade; de fungerar synergistiskt. Till exempel ger en kulskruv av C0-grad i kombination med dubbelmutterförspänning och stor diameter en rörelseplattform som uppnår ±1 µm positioneringsnoggrannhet. Vår fabrik använder laserinterferometerverifiering för varje precisionskulskruv före leverans, vilket säkerställer spårbarhet till internationella längdstandarder. För kunder inom branscher som slipning av optisk lins eller medicinsk robotik tillhandahåller vi mätrapporter som intygar ledningsavvikelse, utlopp och förspänningsmoment. Genom att noggrant kontrollera dessa parametrar ger Suzhou Maitu Screw Rod Manufacturing Co., Ltd. ingenjörer möjlighet att designa system som konsekvent uppnår högsta precision.

Dessutom erbjuder vi anpassade ledningsmodifieringar för att kompensera för termisk tillväxt i höghastighetsapplikationer, vilket ytterligare förbättrar den verkliga noggrannheten. Rätt val av dessa tekniska specifikationer korrelerar direkt med de uppnåbara geometriska toleranserna i färdiga arbetsstycken, vilket bekräftar varför en kulskruv är den ultimata precisionskomponenten.

Vilken roll spelar Preload och Backlash Eliminering för att uppnå sub-mikronpositionering?

Backlash är ärkefienden av precision motion control. I alla mekaniska transmissioner orsakar spelet mellan matchande komponenter en fördröjning vid växling av riktningen – ett fenomen som försämrar CNC-konturnoggrannheten och automatiseringens repeterbarhet. Kulskruven åtgärdar detta genom avancerade förspänningstekniker som skapar intern kompression, vilket eliminerar förlorad rörelse. I vår fabrik, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., har vi förfinat förspänningsmetoder som ger sub-mikron positioneringsprestanda även under fluktuerande belastningar.

• Dubbelmutter förladdning:Två muttrar är monterade med en distans som inducerar en axiell förskjutning, vilket tvingar kulorna i varje mutter att komma i kontakt med motsatta flanker av skruvspåret. Denna metod eliminerar glapp helt och ökar den axiella styvheten med 30-50 %. För 5-axliga CNC-maskiner säkerställer detta att cirkulära interpolationstest visar avvikelser under 2 mikron.

• Överdimensionerad boll förladdning:Genom att använda kulor som är något större än löpbanans spårdiameter, uppnås en kontrollerad interferenspassning. Denna enmutterförspänningsmetod är kompakt och idealisk för automationsaxlar där utrymmet är begränsat, men ändå ger glappfri drift.

• Justerbara förspänningsmekanismer:Vissa konstruktioner har en mutter som tillåter fältjustering av förspänningskraften, vilket möjliggör omkalibrering efter längre drift. Vår fabrik tillhandahåller tydliga justeringsprotokoll för att bibehålla precisionen under utrustningens livscykel.

• Effekt på systemets styvhet:Förspänning eliminerar inte bara glapp utan ökar också den totala styvheten hos drivlinan. Högre styvhet innebär att yttre krafter – såsom skärande belastningar i en CNC-fräs – orsakar minimal förskjutning, vilket bevarar detaljnoggrannheten.

• Inverkan på repeterbarhet:Med glappet eliminerat uppnår en kulskruv dubbelriktad repeterbarhet inom 1-2 mikron. För pick-and-place-automation som hanterar känslig elektronik förhindrar denna repeterbarhet komponentfel och monteringsfel.

Ur ett kontrollperspektiv gör förladdade kulskruvar det möjligt för servoslingor att köras med högre förstärkningar utan att inducera oscillation, vilket ytterligare förbättrar inställningstiden och positionsnoggrannheten. Vårt ingenjörsteam demonstrerar ofta detta med laserkalibrering: en CNC-axel med en förspänd kulskruv visar ett reverseringsfel på mindre än 1 mikron, jämfört med 15-30 mikron för en standard blyskruv. I högprecisionssektorer som formtillverkning och EDM översätts detta direkt till överlägsen ytfinish och eliminering av vittneslinjer.

Dessutom minskar elimineringen av glapp slagkrafterna under riktningsomkastning, vilket skyddar hela drivmekanismen från för tidigt slitage. För alla tillämpningar som kräver dubbelriktad rörelse – oavsett om det är en portalrouter eller en halvledarskiva – är den förspänningsaktiverade kulskruven den enda genomförbara lösningen för att garantera submikronpositionering. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. erbjuder förspänningskalibreringsrapporter med varje precisionsgradig kulskruv, vilket säkerställer att våra kunder får komponenter som uppfyller de strängaste kraven på rörelsekontroll.

Slutsats: Kulskruvarnas definitiva roll i nästa generations precisionsautomation

Precisionsteknik i CNC-maskiner och automationssystem är inte bara en fråga om avancerad mjukvara eller högupplösta kodare; den förlitar sig i grunden på den linjära drivningens mekaniska integritet. Som vi har utforskat bildar kulskruven – med dess rullande elementdesign, förspänningsanpassning och överlägsna styvhet – ryggraden i modern rörelsekontroll med hög precision. Från att minska friktionsinducerad termisk drift till att eliminera glapp för omedelbar respons, alla egenskaper hos en kulskruv är skräddarsydda för att möta den obevekliga strävan efter snävare toleranser och högre genomströmning.

Under våra årtionden av tillverkningserfarenhet på Suzhou Maitu Screw Rod Manufacturing Co., Ltd., har vi sett hur korrekt val och integration av en kulskruv kan förvandla standardmaskiner till precisionsutrustning i världsklass. Branscher som flyg, fordon, medicinsk utrustning och avancerad elektronik förlitar sig alla på prestandamåtten som ställs av precisionskulskruvar.

Genom att utnyttja den senaste sliptekniken, rigorös kvalitetskontroll och anpassade tekniska kapaciteter, säkerställer vår fabrik att varje kulskruv vi producerar bidrar till mätbara vinster i noggrannhet, tillförlitlighet och övergripande utrustningseffektivitet. När automatiseringen fortsätter att utvecklas med Industry 4.0 kommer efterfrågan på komponenter som ger repeterbarhet på mikronnivå under varierande belastningar bara att öka. Kulskruven står redo att möta denna utmaning och erbjuder en beprövad väg för att uppnå – och överträffa – precisionskraven i morgondagens tillverkningslandskap.

Är du redo att höja precisionen hos dina CNC-maskiner eller automationssystem?Partner med Suzhou Maitu Screw Rod Manufacturing Co., Ltd.för att få kulskruvar konstruerade efter dina exakta specifikationer. Vårt expertteam tillhandahåller omfattande support, från designkonsultation till eftermarknadsservice, vilket säkerställer att dina rörelsekontrolllösningar levererar oöverträffad noggrannhet. Kontakta vår fabrik idag för att begära en offert eller diskutera dina anpassade kulskruvkrav – låt oss bygga precision tillsammans.
