Stödenhet fast och stödd sida

Maitus Support Unit Fixed and Supported Side är precisionskonstruerad och finns i första hand tillgänglig i två olika typer: den fasta sidan och den stödda sidan, var och en designad för att uppfylla specifika mekaniska funktioner i ett system. Konfigurationen av stödenheter är en grundläggande aspekt i alla ledskruvar, avgörande för att säkerställa driftsstabilitet och uppnå exakt linjär rörelse.

Skicka förfrågan

Produktbeskrivning

Det avgörande kännetecknet för stödenhetens fasta och stödda sida från Maitu-fabriken är dess förmåga att begränsa rörelse i både axiell och radiell riktning. Den innehåller vanligtvis ett matchat par vinkelkontaktlager eller ett spårkullager i kombination med ett axiallager, som tillsammans tar upp både radiella belastningar och axialbelastningar från skruven. Denna konfiguration är konstruerad för att ge styv axiell fixering, vilket gör den till en oumbärlig komponent för applikationer som kräver högprecisionspositionering och överföring av betydande dubbelriktade tryckkrafter.

Omvänt kännetecknas stödenhetens fasta och stödda sida av sin förmåga att tillåta axiell flytning samtidigt som den ger radiellt stöd. Den använder vanligtvis ett enda djupt spårkullager eller en radiell bussning, vilket gör att skruvaxeln kan expandera eller dra ihop sig fritt i axiell riktning på grund av termiska förändringar. Denna specifika design är kritisk för att kompensera för termisk töjning i långa skruvenheter, förhindra farliga inre spänningar, bindning och potentiellt systemfel.

Men valet mellan en fast och en stödd sida är inte bara ett val utan ett systematiskt designbeslut. En felaktig konfiguration kan leda till minskad noggrannhet, överdrivet brus och för tidigt lagerfel. Således är korrekt parning och exakt inriktning av dessa enheter lika kritiska som själva skruven för hela rörelsesystemets integritet.

Vi är intresserade av att tillhandahålla integrerade skruv- och stödenhetslösningar. Vår supportenhet med fast och stödd sida är konstruerad för att matcha specifikationerna för våra trapetsformade och ACME-skruvar.

Produktionsparametrar

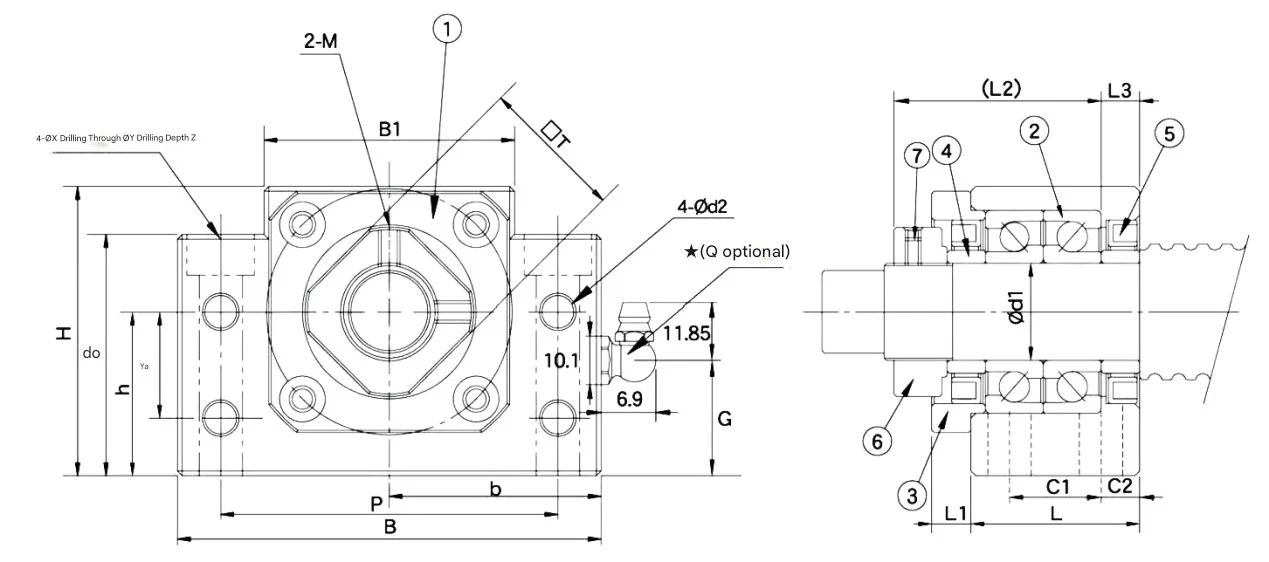

Supportenhet MBK-serien med fast sida

Modell	Diameter	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

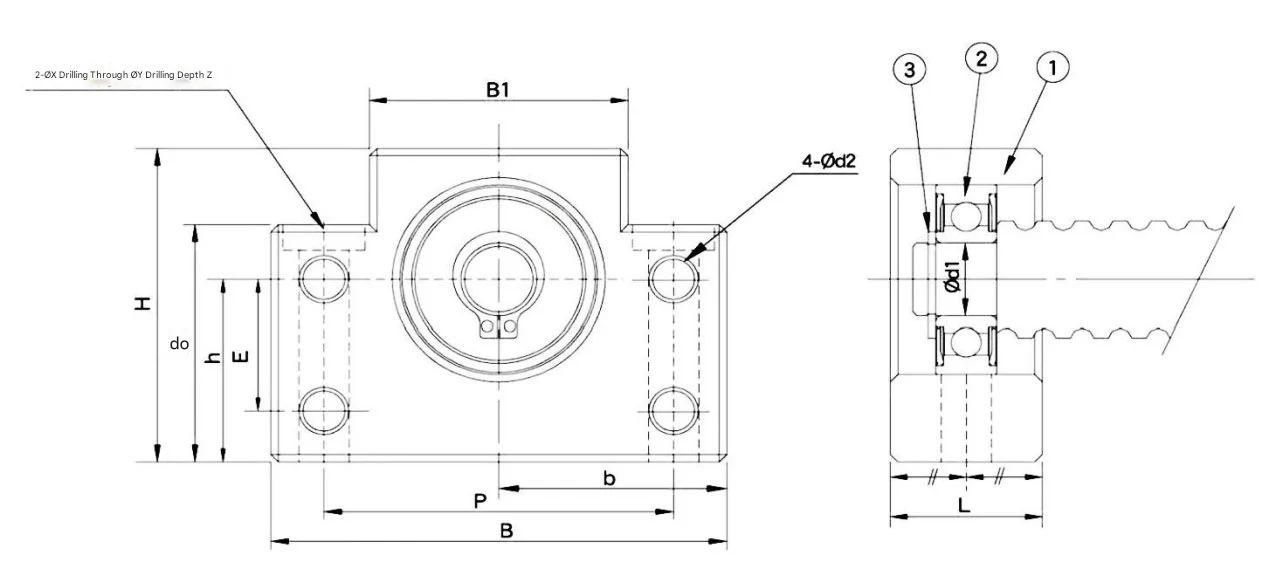

Support Unit Support Side MBF Series

Modell	Diameter	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

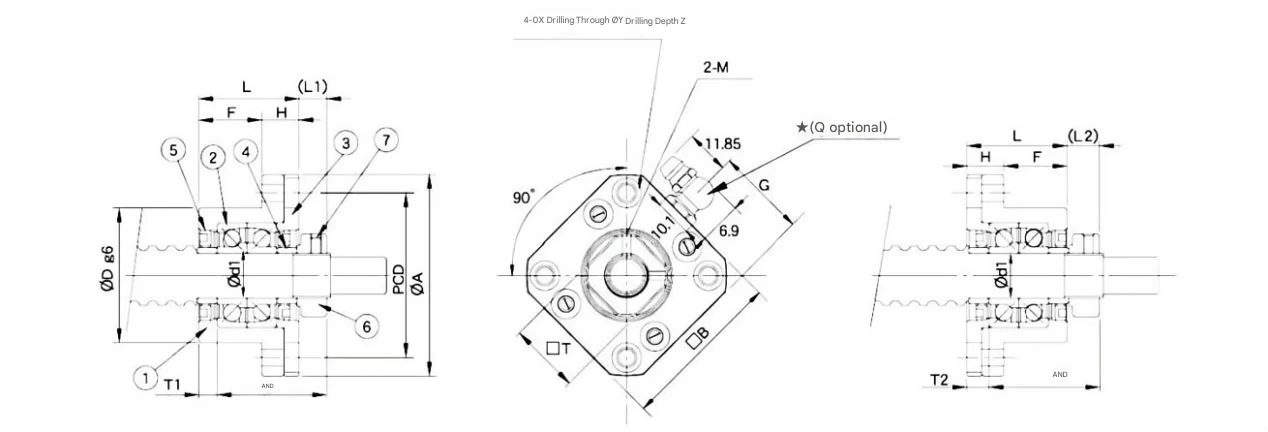

Stödenhet MFK-serien med fast sida

Modell	Diameter	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

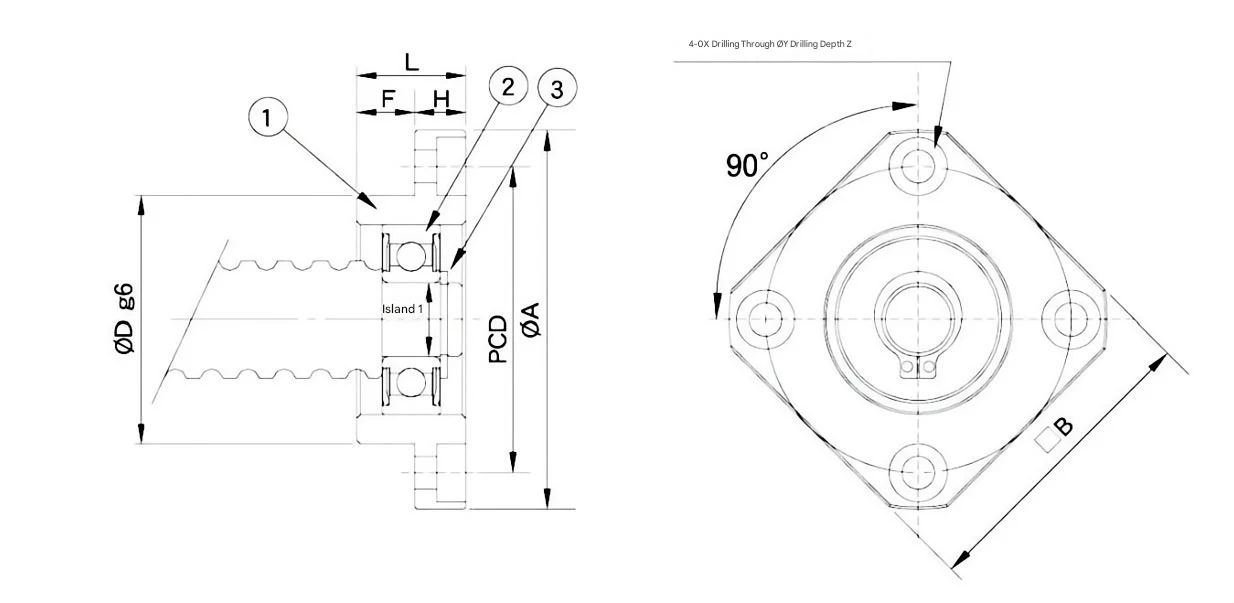

Support Unit Support Side MEF-serien

Modell	Diameter	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Varför välja Maitu-produkter?

Systematisk rörelseintegritet

Vi säljer inte bara delar; vi tillhandahåller integrerade rörelselösningar. Våra fasta och stödda enheter är konstruerade för att perfekt matcha våra trapetsformade och ACME-skruvspecifikationer, vilket eliminerar uppriktningsfel och säkerställer hela ditt transmissionssystems strukturella integritet.

Avancerad termisk kompensationsdesign

Våra "Supported Side"-enheter är speciellt utformade för att tillåta axiell flytning. Genom att tillåta skruvaxeln att expandera eller dra ihop sig fritt under temperaturfluktuationer, förhindrar vår design inre spänningar och bindning, vilket är de främsta orsakerna till för tidigt systemfel i långa skruvenheter.

Högstyv dubbelriktad laddning

För precisionspositionering har våra "Fixed Side"-enheter högkvalitativa vinkelkontaktlager. Denna konfiguration ger överlägsen axiell och radiell begränsning, absorberar betydande dubbelriktade dragkrafter för att bibehålla exakt noggrannhet även under tunga industriella belastningar.

12+ års tillverkningsexpertis

Med ett arv som kommer från Shanghai Yingqi och ett decennium av oberoende tillverkning i Suzhou, ger Maitu djup domänerfarenhet. Vår ISO 9001-certifierade anläggning använder ett egenutvecklat ERP-system för att övervaka varje steg i produktionen, vilket säkerställer att varje supportenhet uppfyller rigorösa industriella toleranser.

Beprövad prestanda och anpassning

Med över 80 000 enheter levererade till globala kunder erbjuder vi en beprövad meritlista. Oavsett om du behöver standard kolstål eller specialiserade material som rostfritt stål eller brons, kan vårt team på 10 ingenjörer anpassa supportenheten för att passa dina specifika miljömässiga och mekaniska krav.

FAQ

Hur man korrekt väljer Support Unit Fixed and Supported Side?

En standarduppställning med hög precision kräver en fast sida (för att låsa skruven axiellt och hantera tryckbelastningar) och en stödd sida (för att ge radiellt stöd samtidigt som den tillåter termisk expansion). Vårt ingenjörsteam kan hjälpa dig att bestämma den specifika lagerkonfigurationen (t.ex. vinkelkontakt kontra djupt spår) baserat på dina krav på lastriktning och hastighet.

Är dina stödenheter kompatibla med både trapetsformade och ACME-skruvar?

Ja. Vi är specialiserade på integrerade lösningar. Våra stödenheter är speciellt bearbetade för att matcha ändtappsdimensionerna på våra 30° trapetsformade och 29° ACME-skruvar. Detta säkerställer en sömlös passform, vilket minskar vibrationer och buller under höghastighetsdrift.

Vilka åtgärder vidtar Maitu för att säkerställa lagerlivslängden i dessa enheter?

Vi använder strikta kvalitetskontrollprocedurer, inklusive exakt slipning av hushål och valet av krombärande stål med hög kolhalt. Våra enheter monteras i kontrollerade miljöer för att förhindra kontaminering, vilket säkerställer att smörjmedlet och tätningarna ger underhållsfri prestanda under längre intervall.

Kan du tillhandahålla stödenheter för anpassade axeldiametrar och specialmaterial?

Absolut. Medan vi erbjuder ett brett utbud av standardspecifikationer, är vår fabrik utrustad med CNC-svarvar och högprecisionsbearbetningscenter för att hantera skräddarsydda konstruktioner. Vi kan tillverka enheter med olika material – inklusive rostfritt stål för korrosiva miljöer – baserat på dina specifika ritningar och tekniska noteringar.
